[Autocad] Besoin d'aide pour création d'un déplier de pièce

Yelo,

Mes connaissances en autocad n'était déjà pas élevées, mais après 8 ans sans ouvrir le programme, je m'avoue vaincu...

Pas moyen d'avoir les mêmes raccords et j'en passe des meilleurs...

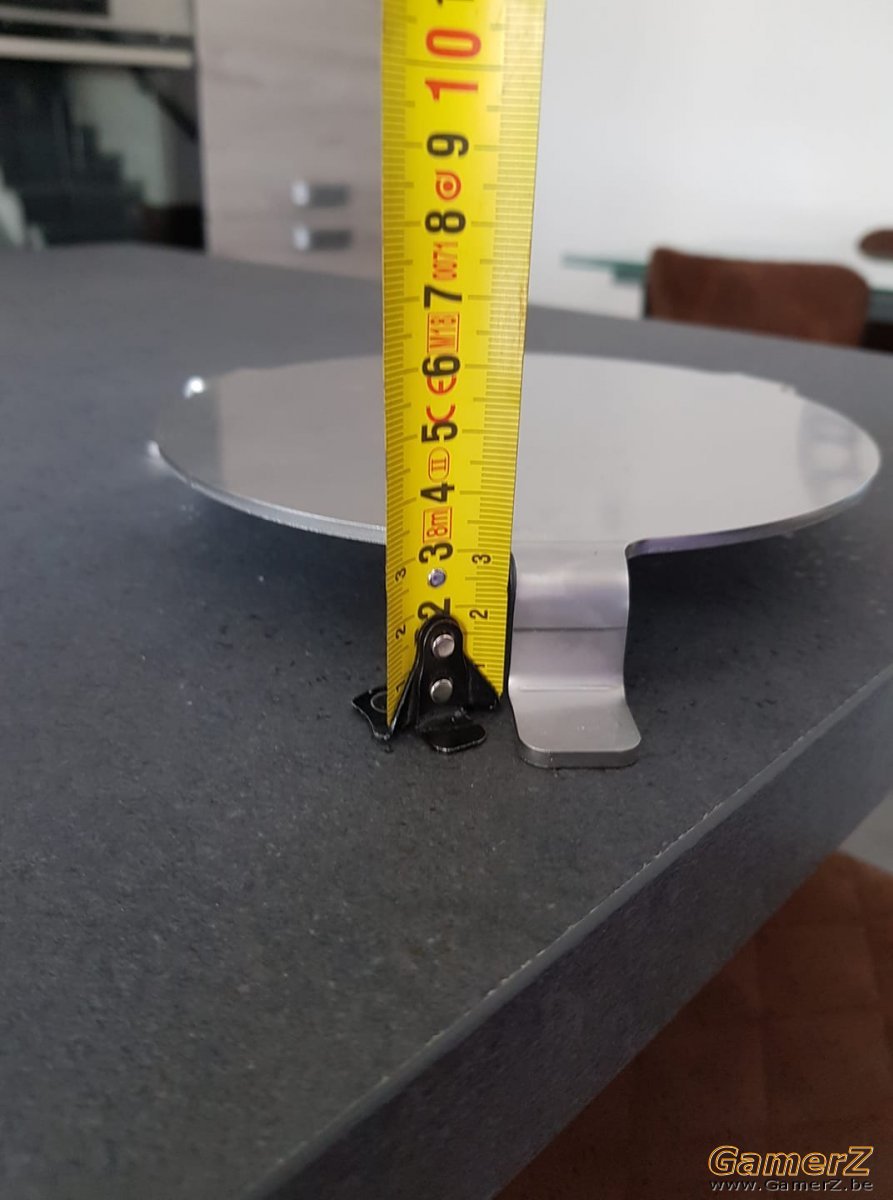

Voilà le topo, j'aimerai faire faire par un soudeur ceci :


Mais il me demande le déplié, que je n'ai évidemment pas (et que je ne sais pas faire ).

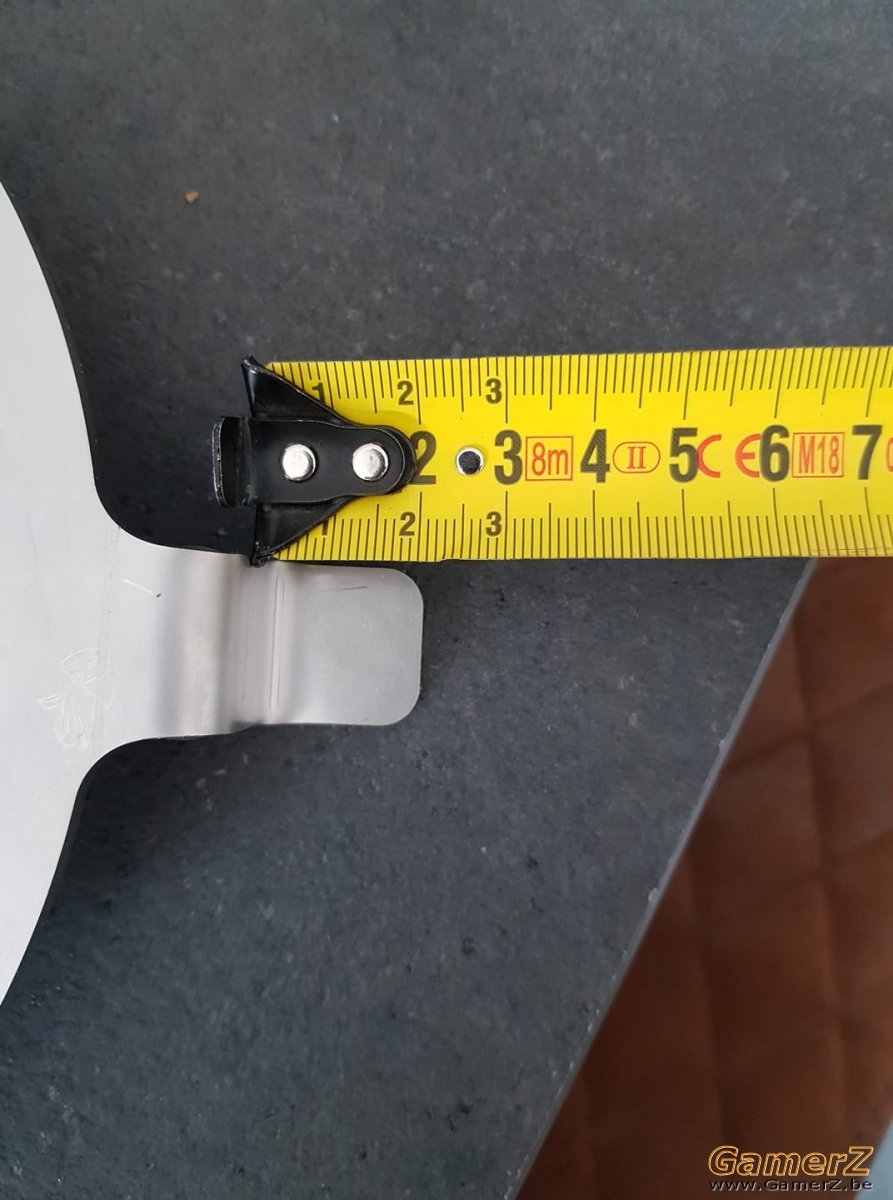

Ceci dit, j'ai les dimensions... Si une âme charitable qui gère autocad peut me faire ça (je pense que ca ne doit pas prendre trop de temps ?) je lui serais reconnaissant .

MERCI !

Un truc du genre ça prend 2 minutes.

Par contre il manque quelques dimensions si tu veux être plus précis :

• La largeur de la patte
• l'écartement de la patte par rapport au disque principal
• l'épaisseur du tout
• et pour pinailler, le rayon approximatif de courbure et de coupe des angles.

MP si tu veux que j'aille plus loin

pyngu a dit:

Un truc du genre ça prend 2 minutes.

Par contre il manque quelques dimensions si tu veux être plus précis :

• La largeur de la patte
• l'écartement de la patte par rapport au disque principal
• l'épaisseur du tout
• et pour pinailler, le rayon approximatif de courbure et de coupe des angles.

MP si tu veux que j'aille plus loin

Cliquez pour agrandir...

Top ,je te mp demain.

J'ai passé 2 heures et un peu plus. J'avais le cercle et une patte mais les raccords n'étaient même pas de courbures égales
