Branchement.

M

Membre supprimé 9408

ex membre
Bonjour comment tout brancher ?


Carte mère Gigabyte socket 1700, alimentation Be quiet Stright Power 750W et rx 6750 xt.
J'ai deux connecteurs (marqué VGA) de 12 pin et 8 pin.
Un connecteur (marqué VGA) de 12 pin, allant vers (2x) 8 pin.
Un câble (marqué P8 ) de 10 pin et 8 pin.
Un dernier (marqué CPU1 et CPU2) de 10 pin et 8 pin.

J'ai déjà branché l'alimentation principale de ma carte mère.
Quel VGA pour la carte graphique tenant compte du nombre de ports disponible ?
1 câble CPU et laissé libre le dernier connecteur de la carte mère ?
Pour le reste, je ne sais pas ce qui est le mieux et pourquoi ?

Dernière édition par un modérateur:

Joon

Squadeur.
Chaud ça, je me ferais aider par qqun qui connais si j'étais toi. Je veux dire sur place chez toi


Ugo

Drink or Die

  • J'aime
Les réactions: pyngu

Goforce

Hardcore Gamer
Bonjour comment tout brancher ?


Carte mère Gigabyte socket 1700, alimentation Be quiet Stright Power 750W et rx 6750 xt.
J'ai 2 connecteurs VGA de 12 et 8 pins.
Un connecteur VGA 12 et 2 fois 8 pins.
Un câble P8 avec 10 et 8 pins et un dernier 10 et 8 pins en 2 fois 4 pins CPU et CPU1 et CPU2.

J'ai déjà branché l'alimentation principale de ma carte mère.
Quel VGA pour la carte graphique tenant compte du nombre de ports disponible ?
1 câble CPU et laissé libre le dernier connecteur de la carte mère ?
Pour le reste, je ne sais pas ce qui est le mieux et pourquoi ?
Salut,

Même moi qui doit être un des plus calé ici, j'ai pas compris tout ce que tu demandais : p (je suppose que tu parles du nombre de pins coté alim et du nombre de pins coté cm mais même ça c'est pas clair :cool:)

Les câbles d'alims pour le GPU et le CPU (sur la CM en haut à gauche) sont différent même si ils ont 8pin chacun. (CPU c'est 8pin ou 2*4pin, GPU c'est 8pin ou 6+2 pins ( 8 ))

Faut connecter tous les câbles ... et faut pas laisser de 4-6-8pins "libre" sur la cm ou le gpu.

Si ta CM a 2*8pin pour le CPU, bah faut utiliser les 2 câbles d'alim pour le CPU.

Pour le gpu faut lui mettre 2 câbles PCIE 8/6 pin et pas un seul câble split en 2.


Regardes les manuels de l'alim et de la cm (c'est bien expliqué).
Si tu as jamais monté de pc et si t'es pas certains d'y arriver, fais le monter par quelqu'un. (surtout que même quelqu'un qui s'y connait peut parfois faire des erreurs, on en a déjà vu pleins ici)

1er
OP
M

Membre supprimé 9408

ex membre
Je voulais mettre une photo, mais elle n'a pas été acceptée et je devais aller bosser !

En fait mon alimentation possède 4 rails avec des nouveaux connecteurs.
Le nouveau standard à des connecteurs ATX 10 broches, ainsi que des connecteurs 12 broches.
Les connecteurs 12 broches en 12V serait capable d'encaisser 600W, et sont à l'origine prévu pour les nouvelles cartes Nvidia.

Pour alimenter ma carte graphique, j'ai deux solutions :

- le 12 broches (alim) vers 8 broches, brancher deux câbles, où le 12 broches (alim) avec deux câbles en sortie 8 pins. Je pense que c'est le bon choix.

Pour alimenter la carte mère :

- Pour le grand connecteur, pas de problème, il prend sa place de lui-même.
- Pour l'alimentation du processeur/overclock un 2x2 (4pin) + 2x4 (8pin).

J'ai lu qu'on pouvait ne brancher que le connecteur 8pin ! :confused:

Donc brancher un unique cable ATX 10 broches vers le 8 broches et ne rien mettre dans le 4 broches, où mettre le cable ATX 10 broches (marqué P8 ) vers le 8 broches et splitter l'autre câble CPU pour le mettre dans le 4 broches restants ?


C'est quand même simple hein !


Fichiers joints

Dernière édition par un modérateur:

Goforce

Hardcore Gamer

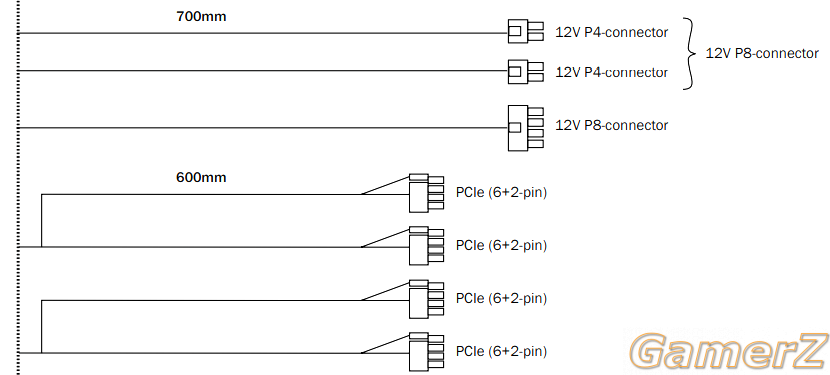

Bah pour le CPU, tu utilises un 12V P8 + l'autre 12V P4*2 si il y a plusieurs connecteurs cpu sur la cm (soit 8+4 ou 8+4+4), tu les mets tous (surtout si tu vas overclock, c'est quoi ton cpu ?).

--
Par contre ton alim n'a pas la nouvelle "norme", cette alim a été release il y a déjà + de 2 ans et n'a pas changé depuis : p (d'ailleurs ton alim est incapable de fournir 600W via un seul 12pin PCIe1, 2 ou 3)

Aucune alim inférieur a 850W ne recevra la nouvelle norme ATX 3.0 + cable 16pin, c'est impossible. (D'ailleurs MSI à annoncé les 2 1er alims ATX 3.0 avec le connecteur 16pin de 600W, elles font 1000 et 1300W)

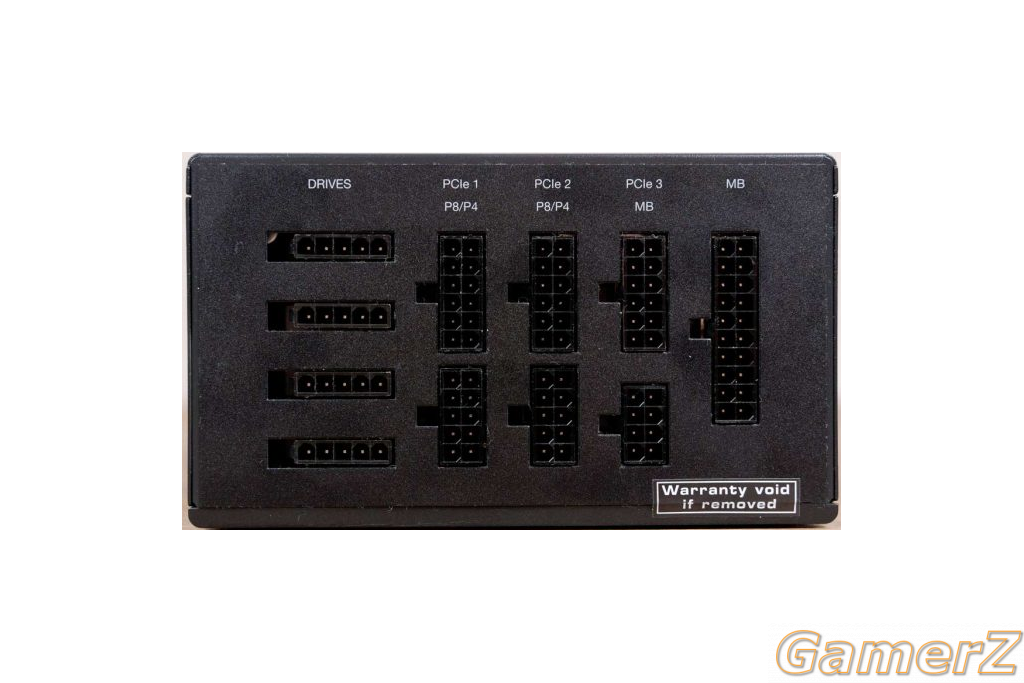

Les MB + Drives sont sur le 12V1. (240W max)
Les 2 CPU P4 et P8 sont sur le 12V2. (240W max)
Les PCIE 1 et 2 sont sur le 12V3. (288W max)
Les PCIE 2 et 3 sont sur le 12V4. (288W max)

Avec un seul gpu tu peux mettre 1 seul câble mais absolument sur le PCIE 2 (rail 12V3 et 12V4)

Check tes câbles PCIE et utilise celui qui est en 16 AWG. (c'est écrit sur le câble)

Avec une rx 6750 XT (~250W), tu peux utiliser uniquement le PCIE2. (j'avais pas vu que tu avais mis la 6750 xt dans le post :cool: )


C'est pas top les alims avec plusieurs rails lol, celui qui lit pas le manuel et qui met un gros GPU qui consomme 350W+ sur le PCIE 1 ou 3 avec un seul cable, rip.

1er
OP
M

Membre supprimé 9408

ex membre
J'ai acheté un i5 12600k.

Je voulais à l'origine acheter une alimentation Corsair, mais je me suis perdu dans leurs multitudes de modèles.

J'ai regardé la norme, pour qu'elle ne "consomme pas trop".
Je connais la norme AWG, mais rien d'indiqué sur ce câble tressé noir.
Mais sur la gaine thermoretractable je sais lire E236485 ... & c HFT-2 ... C 600V VW-1.
C'est clair qu'elle ne pourra jamais donner 600 W sur un rail.

Dernière édition par un modérateur:

Goforce

Hardcore Gamer
J'ai acheté un i5 12600k.

Je voulais à l'origine acheter une alimentation Corsaire, mais je me suis perdu dans leurs multitudes de modèles.

J'ai regardé la norme, pour qu'elle ne "consomme pas trop".
Je connais la norme AWG, mais rien d'indiqué sur ce câble tressé noir.
Mais sur la gaine thermoretractable je sais lire E236485 ... & c HFT-2 ... C 600V VW-1.
C'est clair qu'elle ne pourra jamais donner 600 W sur un rail.
Bah même avec le 12600K tu dois connecter tous les câbles pour le CPU.

Le 12600K peut consommer plus de 260W en oc et son PL2 est de 241W. (même sans OC le 12600K atteint ~240W sur des gros bench ou appli MT)

Donc même sans OC, le 12600K peut utiliser les 240W dispo sur le 12V2 (+ le 12V1 de la CM).


Si rien n'est visible, j'espère que les 3 câbles pcie sont en 16 awg ^^

1er
OP
M

Membre supprimé 9408

ex membre
Ma carte mère est une Gigabyte gamer x.

- Rail 1 (câble P8 ) 10 pin vers la carte mère 8 en pin.
- Rail 2 (câble CPU) 10 pin vers la carte mère en 4 pin + alimentation GPU sur le 12 pin avec le double cable dans la RX.
- Rail 3 (câble MB) 8 pin.
- Rail 4 cabre MB seul.

Et défaut VGA !

Test VGA sortie processeur, OK.
Changement de câble pour les deux VGA séparé, et même résultat.
J'ai enlevé le second câble pour l'alimentation du CPU donc le petit 4 pin rail 2 et tout démarre.

J'ai le choix 10 pin où 12 pin, mais pas les deux ensemble pfff.

Rhooo, je devrais renvoyer mon alimentation pour en prendre une autre plus complète ? Car je ne vois pas le moyen de rajouter le 4 pin !

1er
OP
M

Membre supprimé 9408

ex membre
Parfois, j'ai de l'affichage avec le branchement que j'ai fait au début
Mais j'ai la LED VGA qui reste allumé sur ma carte mère.

Une idée d'où cela peut venir ?

Alim ou GPU ?

Lorsque je démarre le PC, il ne semble pas que les ventilateurs du GPU fonctionnent rapidement pendant quelques secondes.
C'est généralement le cas, mais c'est ma première carte Radeon donc je ne sais pas si c'est normal !

1er
OP
M

Membre supprimé 9408

ex membre
Toc toc toc.
Quel serait une bonne alimentation 850 où 1000W Gold, Platinum où Titanium ?
Seasonic, Corsair ?

Dernière édition par un modérateur:

SlowBidou

Elite
Toc toc toc.
Quel serait une bonne alimentation 850 où 1000W Gold, Platinum où Titanium ?
Seasonic, Corsair ?
J'ai une Corsair RM1000X, aucun souci avec une 3080Ti et trois écrans (2x 4K et 1x 1080P) donc je présume que pour une Radeon avec moins de consommation ça serait bon aussi.

1000W c'est même overkill je pense, la RM850X aurait suffit, mais vu la faible différence de prix, autant être prêt.


Liandoran

Redeemer and Destroyer
Moi je suis déçu de Seasonic, soit disant les meilleures alims... 2x déjà je peux la renvoyer pour un ventilo qui fait du bruit.
Corsair reprend la Seasonic mais avec un meilleur ventilo, donc pour moi elle gagne ;)

1er
OP
M

Membre supprimé 9408

ex membre
L'alimentation Corsair RM1000X est effectivement pas mal.
Et il y a un petit bouton pour mettre les rails en bridge, donc elle est Goforce accepted.
