Installation réseau PRO/PRIVE

Salut,

je viens vers vous pour choper quelques conseils concernant la modification d'une installation internet déjà existante.

En pratique :

La maison est divisée en une partie professionnelle et une partie privée qui sont actuellement desservies par le bon vieux modem Proximus en wifi ou via des CPL (qu'on doit reconnecter toutes les semaines...). L'arrivée Proximus (enfin je crois, je post une photo de ce que je pense être le boitier) se trouve dans la partie pro.

En théorie :

J'aimerais que la partie pro dispose d'un wifi fiable et de 2/3 RJ45 mais qui fonctionnerait indépendamment de la partie privée. Pour le privé, 2 prises murales sont déjà présentes à chaque étage.

J'avais pensé mettre la box près du boitier électrique entre le privé et le pro, la relier à un switch (8 ports me semble OK), et de mon switch faire repartir du RJ45 à destination du pro et du privé.

Est-ce la meilleur méthode ? Sinon j'envisage quoi ?

Merci pour vos retours.

Qu’entends tu par « 2/3 rj45 mais qui fonctionnerait independamment de la partie privé »

Sinon a premiere vu un routeur + switch poe avec des access point wifi poe egalement semble etre un bon choix.

Ensuite pour le matis tout depend du budget que tu comptes y consacrer.

Pas chere -> tp-link
Plus chere mais grade entreprise -> ubiquiti

Perso je viens de refaire toute mon installation a domicile avec une partie professionnelle. J ai tout equipé en ubiquiti

J'ai mal exprimé mon idée, je voudrais que le réseau wifi de la partie pro soit indépendant de celui du privé.

Pour le matos, je pense que du TP-link sera suffisant, 3 thérapeutes qui utilisent le réseau pour 2/3 recherches internet et les terminaux de payement qui passent par le réseau aussi.

Du coup ça voudrais dire :

- box dans la pièce intermédiaire + switch
- 2 AP (1 dans la partie pro et 1 privée)

Quelle est la différence entre un AP et un routeur ?

EDIT : Le PoE c'est obligatoire ?

Merci

Un AP = point d'accès, en clair, tu branches et ca fonctionne, c'est tout ( mais tu peux quand même paramétrer le nom du wifi et changer son mot de passe si il faut, mais par défaut, ca fonctionne déjà avec les codes donnés )

Un routeur est plus complexe, tu ne peux pas brancher 2 routeurs l'un derrière l'autre, ca n'a pas d'intérêt. Pour l'explication : https://www.commentcamarche.com/faq/17446-qu-est-ce-qu-un-routeur

Donc le plus simple c'est que chaque partie aurait son propre point d'accès.

Le PoE n'est pas obligatoire, c'est juste plus simple dans certains cas ( si ton point d'accès est mis en hauteur par ex )

Ok, je ne peux donc pas mettre la box dans la pièce intermédiaire et lui recoller un routeur dans le privé ?

Merci pour votre aide !

Plstoffe a dit:

Ok, je ne peux donc pas mettre la box dans la pièce intermédiaire et lui recoller un routeur dans le privé ?

Merci pour votre aide !

Cliquez pour agrandir...

Ta box est un routeur ...
Soit tu prends 2 lignes internet, soit tu crées des sous réseaux mais la connexion internet sera toujours partagée à moins que tu prennes 2 lignes.

Oui, je pensais laisser la box a coté du switch dans la pièce qui y sera consacrée et mettre un routeur plus puissant que la box dans la partie privée.

Tant que je peux créer deux réseaux wifi différents pour le privé/pro ça ne me dérange pas de partir de la même ligne

Tout depend de la raison du pourquoi tu veux que ce soit separé. Si c’est a des fins de securité il faut configurer 1 Vlan. Si c’est par peur de manque de débit, soit tu configures du QOS soit tu payes 2 lignes distinctes. Pouir le Vlan sa demande du bon matos.

AP il te permet de donnée acces via wifi dans un perimetre donnée à tes equipements. Le switch lui permet de relier les differents equipements (ici tes AP ainsi que tes câbles RJ45 muraux) et le routeur lui s’occupe d’attribuer les IP a chacuns des équipements de ton reseau (PC, smartphone, switch, ap,...) et de fournir le net à tout ces équipements grace a ta box (bridgé) qui lui est également connecté.

Le POE n’est pas obligatoire dutout, tu auras juste un cable rj45 + l’alimentation a connecté pour chaque AP c’est plus une question d’esthetique et d’ergonomie surtout quand tu veux placer ton ap la ou il n’y a pas de prise de courant.

Un switch 8 ports sa coute 20-25 euro et les AP tu peux en trouver pour 20 euro aussi

C'est plus le manque de débit qui m'inquiétait, les 3 à 5 thérapeutes et leurs patients connectés ça me semble déjà beaucoup, + le privé qui reste la priorité.

Dans ce cas de figure j'ai un avantage à mettre un routeur plus performant que la box dans le privé ? Ou je me limite à un bon AP ?

Quelques photos de l'installation actuelle qui me parait assez sommaire...

Si quelqu'un pouvait d’ailleurs me confirmer que sur la première photo c'est bien l’arrivée de la ligne.. Les fils ne sont en rien connectés au boitier je ne comprend pas son utilité du coup..

Il faut prendre de bon ap et la tu n auras aucun souci de débit meme avec bcp d appareils connecté.

Mais une fois de plus s tout depend de ton budget. Tu peux laisser la box faire le routage dans un premier temps. Elle est suffisante. Tu peux demarrer avec 2 ap de bonne qualité connecté a ta bbox en filaire.

En tp link sa va de 40€ a 100€ en premiere gamme pour les AP tout depend si du wifi N 300mbps suffit ou pas.

Apres tu as deja de l ubiquiti pour 89€ avec le AP-AC-LITE la tu rentres dans du matos pro.

Effectivement c'est un prix correct pour une gamme au dessus j'imagine.

Par contre je lis que la mise en place te configuration chez ubiquiti est carrément plus galère, à confirmer...

Je reste sur la box dans un premier temps, le budget devant être réduit au minimum pour le moment.

Encore une question pratique : pour les cbales que je vais tirer, je pense prendre un rouleau de 100m de cat6, faire mes raccords vers des connecteurs RJ45 ou les prises en fonction de la destination. Bonne idée ?

Merci

Prends minimum du cat 6A monobrin et place des connecteurs femelles (plus pratique, tu dois pas investir dans une pince a sertir et sa sera bcp bcp moins galere a mettre en place et puis le monobrin c est pas fait pour du connecteur male )

Ubiquiti c est tout sauf galere a configurer justement.(ubiquiti c est le apple du reseau!)

Ca marche, concernant les photos la première te semble être le boitier qui accueille le câble de rue ? :/

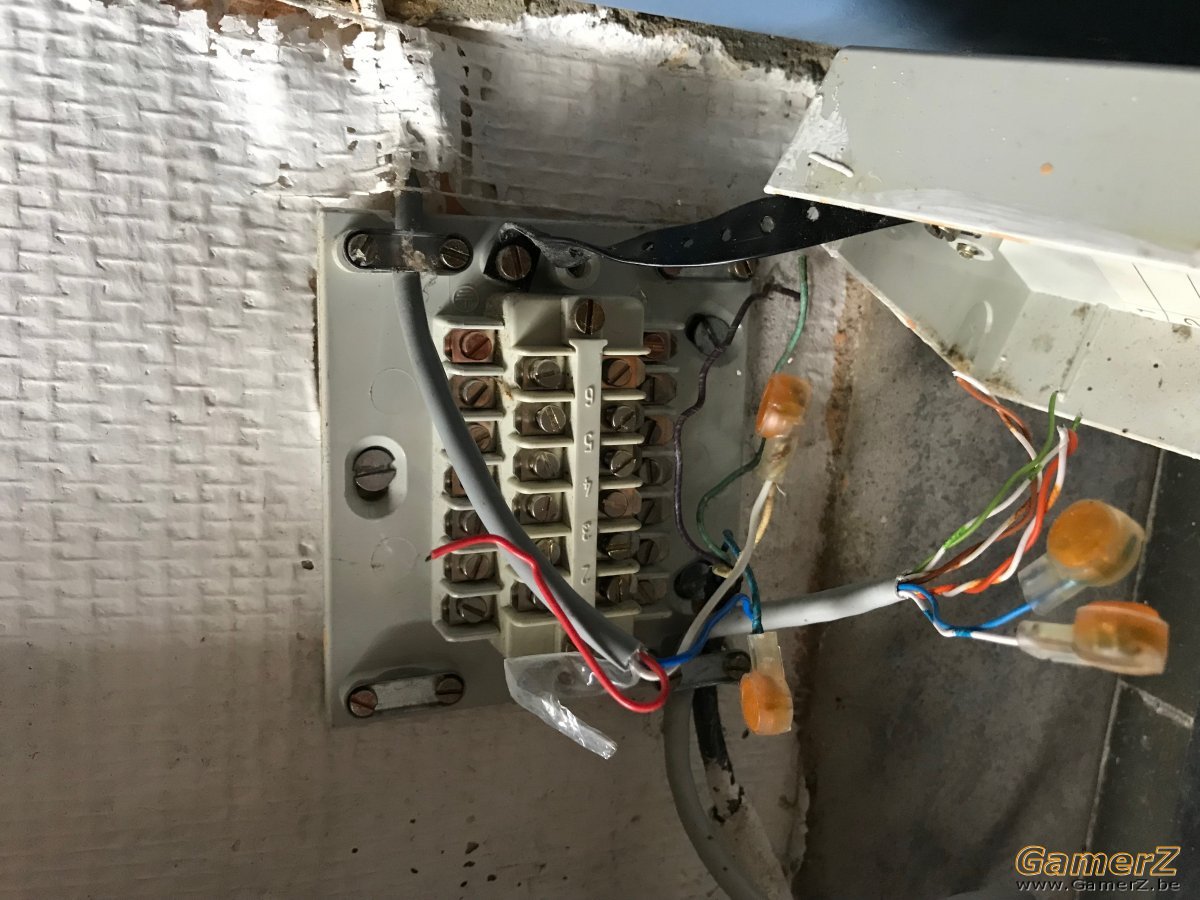

Oui, la première photo est bien le boitier d'arrivée.
Si il n'y a qu'une seule ligne dans le bâtiment, tu peux directement connecter le câble d'alim dans boitier de la 2eme photo.
Ca fera plus propre. (Ton câble d'alim est celui avec une protection en plomb).

En cas d'humidité dans le local, c'est assez courant qu'on soit obligé de placer des connex comme ça à la place de fixer les fils avec les vis de la boite d'intro.

Merci pour ta réponse, le câble gris foncé sur la première photo donc ? Le second boitier c'est quoi ? Je suis obligé de l’utiliser ?

Le câble d'intro c'est celui avec 4 fils (Bleu, blanc, vert et mauve).

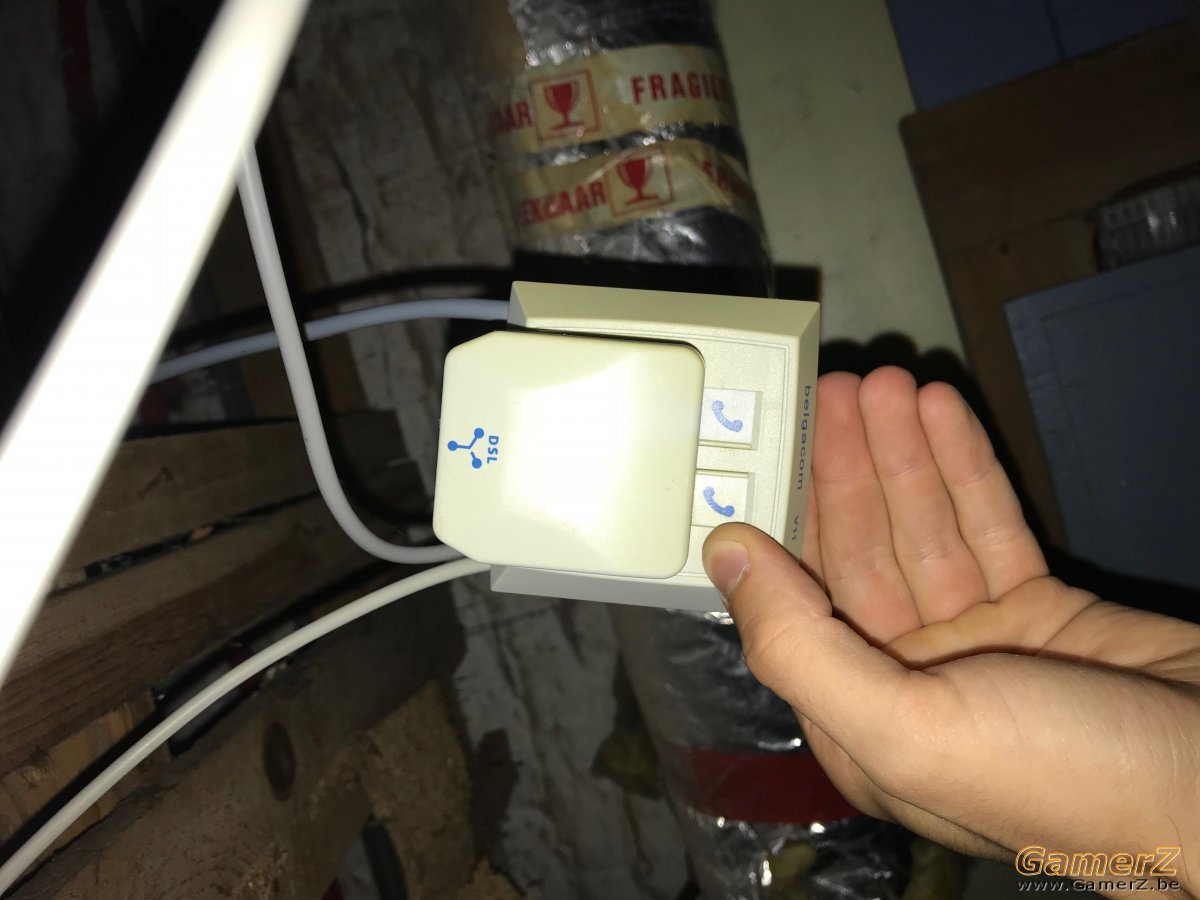

Le second boitier est le plus important. C'est lui qui sert à filtrer les fréquences téléphone et les fréquences DSL.

Ton installation a l'air bien vétuste
Normalement ta seconde photo, cette prise devrait être à l'intro, et avoir des prises, / rj11 la ou sont tes modem/téléphones

Ok, concernant le second boitier, même pas sur qu'il soit bien géré car le filtre DSL n’est relié à rien... Nous avons pourtant actuellement internet... A éclaircir .

Donc a la limite, je vire le premier boitier, je mets le filtre DSL à la place et de la je pars vers la box et switch ?

Merci à vous

Plstoffe a dit:

Ok, concernant le second boitier, même pas sur qu'il soit bien géré car le filtre DSL n’est relié à rien... Nous avons pourtant actuellement internet... A éclaircir .

Donc a la limite, je vire le premier boitier, je mets le filtre DSL à la place et de la je pars vers la box et switch ?

Merci à vous

Cliquez pour agrandir...

Le filtre n'est pas forcément relié à un câble rj11, si tu ouvres la prise il y a un bornier bleu avec 2 fils connectés dedans, ton filtre sert juste à alimenter ces fils, donc si tu enleves > plus internet
