Conseil achat boitier

YvaN a dit:

Tu es sûr que tu auras la place pour les RAM?

Ça a l'air déjà limite et c'est un radiateur slim, vérifie bien quand même

Sinon qui semble sympa et qui n'a pas encore été cité : https://www.amazon.fr/Corsair-Crystal-Boîtier-Moyenne-Ventilateur/dp/B073D1XJ55/

Ou son cousin éloigné chez Thermaltake : https://www.amazon.fr/BOITIER-THERMALTAKE-View-Plus-CA-1I7-00F1WN-02/dp/B07JVTNWBZ/

Cliquez pour agrandir...

Oui, car dans le pire des cas, il y a assez de place pour monter le rad sur le dessus du capot (à l'extérieur) en tapant les ventilos juste en dessous (à l'intérieur), si tu vois ce que je veux dire.
Mes RAM ce sont des G.Skill Trident Z RGB qui font 44 mm de haut (les même que sur la photo, si je ne m'abuse).

Merci pour le conseil, mais à vrai dire le Crystal ou le View 71 c'est pas trop pour moi, ce que je recherche avant tout c'est un boitier qui respire sans encombre (avec beaucoup de mesh) et qui accepte un wc AiO de 280 sur le capot.

Il y a le Fractal Define Meshify S2 aussi, mais tu risques de rencontrer le même souci qu'avec le R6 si le design intérieur est identique. Bref, tu sembles avoir trouvé ton bonheur, bon achat

En effet, c'est absolument le même à quelques détails près, à part la porte et la plaque/filtre du haut qui ont été remplacées par du mesh et une plaque amovible supplémentaire rajoutée au niveau du cache de l'alim, tout le reste est identique.

Pas encore à vrai dire, il est rupture de stock partout, et ce même sur le shop officiel de CM, et d'après ce que j'ai pu comprendre, on ne le verra pas sur les étals avant la mi mars, donc c'est pas gagné d'avance.
Décidément, chez les fabricants de matos info, la pénurie est à la mode ces derniers temps...

Edit: Il est de stock chez Amazon, mais vu que le produit n'est pas vendu par eux mais par un marchand tiers, Cybertech, une enseigne dont je n'ai jamais entendu parler et qui ne m'inspire pas trop en confiance, je préfère m'abstenir et attendre.

https://www.amazon.fr/Cooler-Master-MCM-H500M-IHNN-S00-Boîtier-pour/dp/B07DF2SP3X/

Pour finir, je viens de le commander dans une boutique de quartier à 500 m de chez moi, à un prix défiant toute concurrence.

http://www.generationamiga.be/fiche-8207-Cooler-Master-MasterCase-H500P-Iron-Grey,MCM-H500M-IHNN-S00

J'allais te proposer le Corsair Carbide 330R et le Coolermaster Mastercase MC500M ( 100€ et 150€ ) qui ont largement la place sur le dessus par contre mes critères était avoir des baies ODD et ça peux poser problème si tu veux faire mettre un réservoir comme sur la photo qui est sur la page avant mais c'est démontable pour gagner l'espace manquant a voir

Tu avais raison YvaN, c'est pas gagné d'avance.
D'après CM il est possible de monter un bloc de 280 au dessus, mais à condition que ce dernier n'excède pas 43 mm d"épaisseur ventilos compris (dixit: maximum thickness clearance 43mm), et le H115i fait 54 mm (rad 29 mm et ventilo 25 mm), donc en effet, il ne rentrera pas tel quel. Shit!

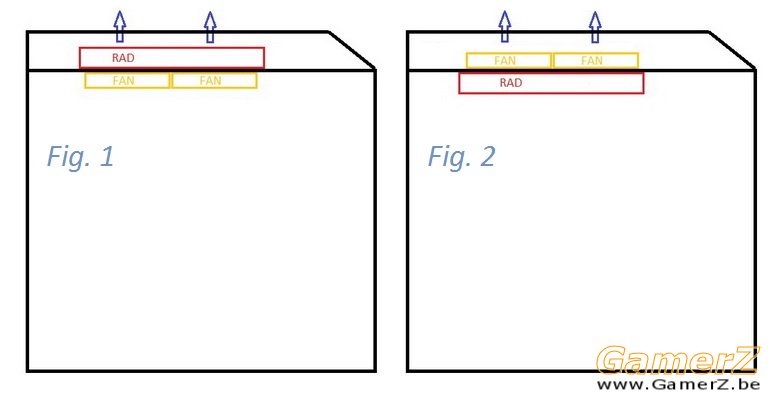

Toutefois, comme je l'avais déjà dit, il est toujours possible de l'installer différemment, comme tu peux le voir sur le schéma.



Cependant, je ne peux avancer avec certitude que la première option soit possible (Fig. 1), car je ne sais pas si la plaque dispose d'une ouverture assez large pour y faire passer le corps du water block/pompe et les tuyaux au travers, ou si la disposition des points d'accrochage des vis permet de fixer le rad de cette manière, mais en ce qui concerne la seconde c'est sur et certain.

Le schéma 1 ne refroidira pas autant que le 2 imo

Digitql a dit:

Le schéma 1 ne refroidira pas autant que le 2 imo

Cliquez pour agrandir...

Peux-tu le certifier? Personnellement, je suis plutôt persuadé que la première solution (Fig. 1) est la plus pertinente.

Attention que la page concernant le boitier que tu mentionnes près de chez toi est un mix entre un H500M et un H500P, je te conseille de t'assurer que c'est bien le bon

Pour le refroidissement, ce sera pareil de mon point de vue, que ce soit fig.1 ou fig.2, mais je ne suis pas un pro du flux d'air

T'inquiète, la référence est la même que sur le site de Cooler Master (MCM-H500M-IHNN-S00), càd, un CM MasterCase H500M noir, et le lien constructeur redirige bien sur la page de ce modèle, à mon avis c'est juste une erreur dans le titre.
Et puis de toute façon, le gérant est un ami d'enfance qui a usé ses culottes sur les mêmes bancs d'école que moi, donc s'il y a malentendu, ce sera vite réglé...

Quand je reviens j upload mon installation. Car à mon avis n importe quel rad passe. J ai un 360 en push-pull

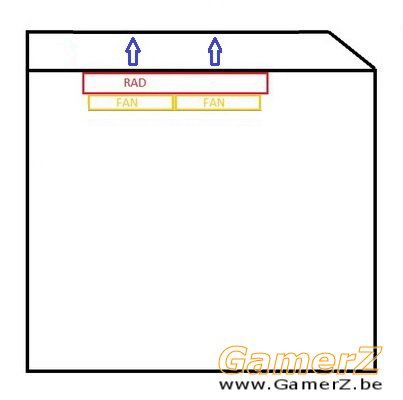

Pour ceux qui n'auraient pas compris, je rajoute un schéma qui montre le mode d'installation classique (celui que j'aurais privilégié).

untuch a dit:

Quand je reviens j upload mon installation. Car à mon avis n importe quel rad passe. J ai un 360 en push-pull

Cliquez pour agrandir...

C'est pas une question de longueur mais d'épaisseur, et si je ne me trompe en général les kits de 360 sont souvent plus fins que les 280, et c'est peut-être pour ça qu'il est passé chez toi.

De plus, le H115i est un vrai mastodonte dans sa catégorie, à titre de comparaison, le rad de mon ancien NZXT Kraken X60 (qui avait aussi de belles mensurations) faisait 314x139x26.5, tandis que celui du H115i mesure carrément 315x143x29, dès lors, je comprends mieux pourquoi il est plus difficile à caser en haut (quelques mm font parfois la différence).

oui d'accord avec roro figure 1 mieux
mais viens de voir que ça pas possible car il y a grille dans chemin
donc tête du bloc CPU et tuyaux pas passer à travers
moyen de découper dedans peut-être mais pas envie de faire ça
dommage
installer comme sur figure 2 bon aussi
toujours mieux que devant

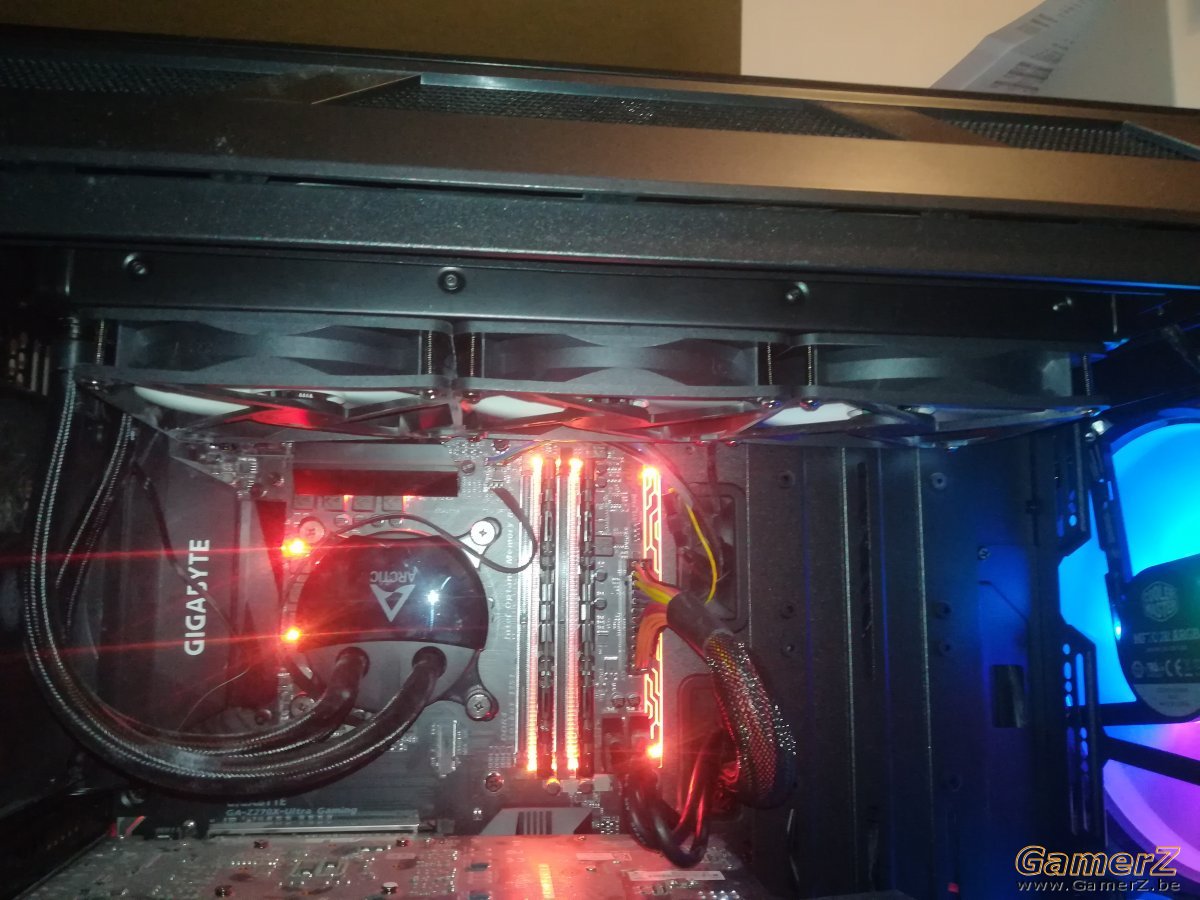

Je viens de check: rad 27 + 25 bas du boiter + 25 coté haut du boitier.
Total: 77mm

mon installation est un mix entre fig 2 et 3

eezzy5 a dit:

Peux-tu le certifier? Personnellement, je suis plutôt persuadé que la première solution (Fig. 1) est la plus pertinente.

Cliquez pour agrandir...

Certifié non haha il faudra faire une procédure de test afin de vérifier cela

untuch a dit:

Je viens de check: rad 27 + 25 bas du boiter + 25 coté haut du boitier.
Total: 77mm

mon installation est un mix entre fig 2 et 3

Cliquez pour agrandir...

Merci pour ton retour untuch, mais le H115i est un peu trop épais, et quoi que je fasse, il n'y rentrera pas.
D'ailleurs, je ne comprends pas comment tu as réussi à y monter le tien, puisque hors tout il fait 52 mm (27 + 25), et il est stipulé dans la fiche technique de CM que c'est 43 mm maximum.

Sinon, concernant la meilleure façon de placer son kit AiO, je viens de passer en revue une tonne d'articles/forums sur le sujet, et comme j'ai pu le constater partout, la meilleure solution reste toujours celle où on monte le rad au dessus (avec les ventilos en bas qui pulsent).
Avec ce placement, on gagne quelques degrés sur le CPU et on en perd un peu sur la carte graphique, mais dans l'ensemble ça reste le meilleur compromis.




Concernant le Define R6, je n'y avais pas pensé avant, mais il est possible d'installer un ou deux ventilos en bas (en admission), ça permettrait d'amener un peu plus d'air frais au centre du boitier qui aiderait à mieux refroidir le GPU, le CPU, et les points chauds de la carte-mère.
Donc avant de changer de boitier, je vais d'abord essayer cette alternative, histoire de voir ce que ça donne (faut juste que je trouve deux bons ventilos de 140 supplémentaires...).

eezzy5 a dit:

Merci pour ton retour untuch, mais le H115i est un peu trop épais, et quoi que je fasse, il n'y rentrera pas.
D'ailleurs, je ne comprends pas comment tu as réussi à y monter le tien, puisque hors tout il fait 52 mm (27 + 25), et il est stipulé dans la fiche technique de CM que c'est 43 mm maximum.

Sinon, concernant la meilleure façon de placer son kit AiO, je viens de passer en revue une tonne d'articles/forums sur le sujet, et comme j'ai pu le constater partout, la meilleure solution reste toujours celle où on monte le rad au dessus (avec les ventilos en bas qui pulsent).
Avec ce placement, on gagne quelques degrés sur le CPU et on en perd un peu sur la carte graphique, mais dans l'ensemble ça reste le meilleur compromis.




Concernant le Define R6, je n'y avais pas pensé, mais il est possible d'installer un ou deux ventilos en dessous (en admission), cela permettrait d'amener plus d'air frais dans la partie centrale du boitier pour mieux refroidir le GPU, le CPU et la c-m.
Donc avant de changer de boitier, je vais d'abord essayer cette alternative, histoire de voir ce que ça donne (faut juste que je trouve deux bons ventilos de 140 supplémentaires).

Cliquez pour agrandir...

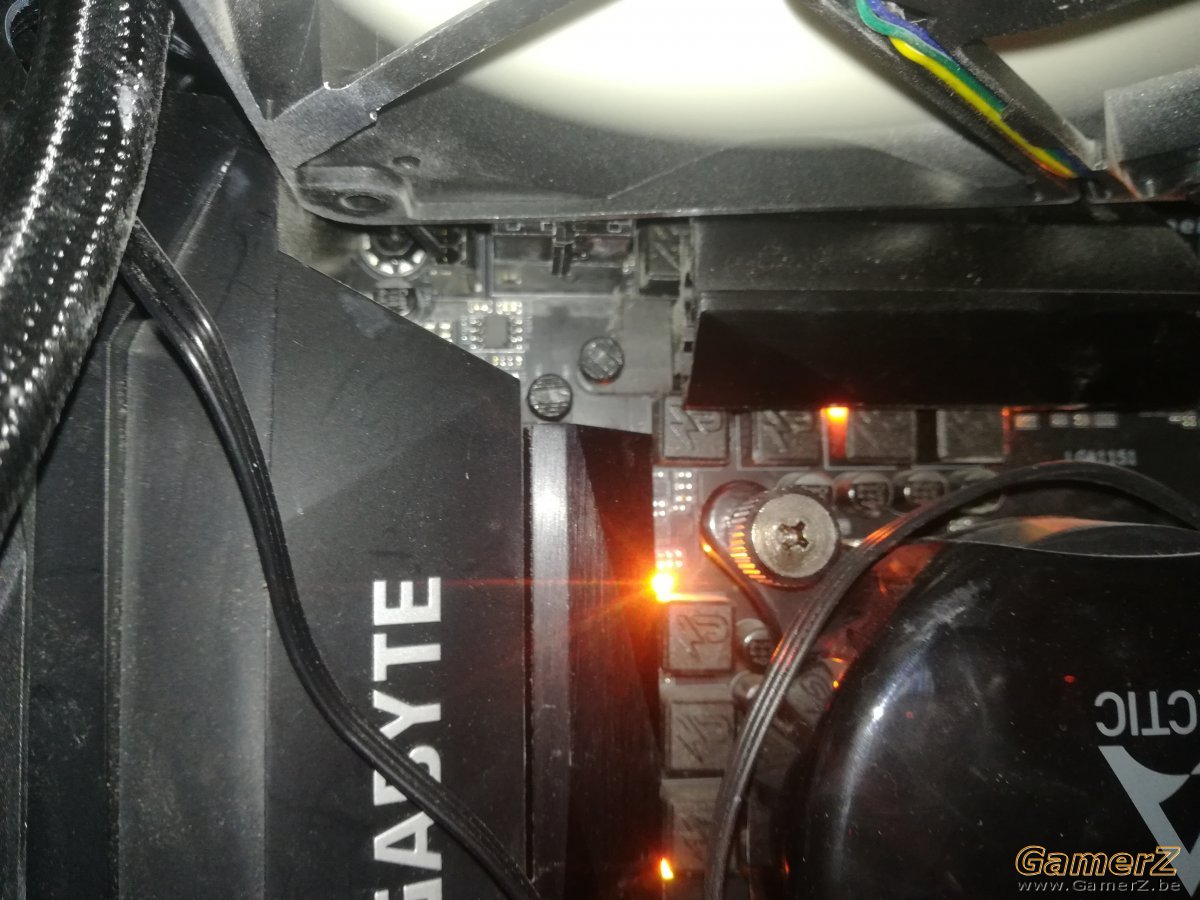

J ai oublié de prendre photo, mais j ai des doutes sur le fait que le tien ne passe pas ! Ya que 2mm de différence (vu que un des triplet de ventilo de 25mm est dans la partie au dessus du boîtier) . Après je suppose que ça varie un peu en fonction de la CM

untuch a dit:

J ai oublié de prendre photo, mais j ai des doutes sur le fait que le tien ne passe pas ! Ya que 2mm de différence (vu que un des triplet de ventilo de 25mm est dans la partie au dessus du boîtier) . Après je suppose que ça varie un peu en fonction de la CM

Cliquez pour agrandir...

J'ai beau chercher, mais apparemment il n'y a aucune vidéo ou article montrant l'installation d'un H115i dans un H500M sur le net, et je ne peux alors me fier qu'aux chiffres, donc ce serait bien si tu pouvais poster quelques photos, ça m'aiderait peut-être à y voir un peu plus clair.

Théoriquement, les cartes-mères au format ATX ont toutes le même form factor (305 x 244), non?
Il y a bien quelques différences au niveau de leur design (disposition des dissipateurs sur les VRM, cache sur I/O shield, etc...), mais je ne pense pas que ça influe vraiment sur l'encombrement.

Sinon, la mienne est une Asus ROG Maximus XI Hero.

https://www.asus.com/us/Motherboards/ROG-MAXIMUS-XI-HERO/
