[Conseil] Installation réseau à la maison

AnagraM

AnagraM

ancien nouveau
THiBOo a dit:
Dépend du budget, un "bête switch" linksys est très bien.
Ou alors un rackable.

https://www.amazon.de/dp/B01MS9ILEV/ref=sr_1_1?__mk_de_DE=ÅMÅŽÕÑ&crid=11O567QBY7EJX&keywords=switch+nighthawk&qid=1578569282&sprefix=switch+nig,aps,150&sr=8-1&th=1

J'en ai 3 comme ça, j'en suis très content.

J'ai aussi du Ubiquiti. En fait, mon installation a grandi au fur et à mesure des travaux qu'on avait pas direct prévu. Du coup, c'est propre même si un peu batard.

A refaire, j'aurais une armoire rack avec patch panel dans la pièce chaudière+buanderie (mais elle n'existait pas à l'époque).
Cliquez pour agrandir...
Je suis un peu dans le vague au niveau des connaissance réseau.
J'ai acheté un routeur déjà.
J'ai 12 lignes qui arrivent dans la cave.
Donc j'imagine prendre un switch et un patch panel de 18, au cas-où.

Ce que j'ai compris :

J'ai le modem qui est près de la porte d'entrée, il sera branché sur un prise -> cave
le modem est branché sur le routeur
Le routeur est branché sur le switch
toutes les lignes rj45 arrivent sur le switch, en passant par le patch panel.

c'est correct ?

Gregours

Gregours

Elite
Je fais des travaux, donc j'ai lu tout le topic. Merci j'ai rien compris sur ce que je devais faire.

Quelqu'un pour me faire un petit récap pour une maison classique:

2 etages plancher en bois, bien sur avec RJ45 dans chaques pièces
-Une ou deux TV smart
-Un nas
-Fournisseur orange/voo
-Un téléphone VOIP

pirate90

pirate90

Pays noir
On a vu l'électricien aujourd'hui pour la maison en même temps que l'entrepreneur.

Vu qu'on a pas de cave et que le grenier risque d'être inaccessible durant une bonne année, on placera tout dans la buanderie et on en fera une sortie de local technique: elec, chaudière et armoire réseau :love:

Comme ça si un truc pète, tout pète :D:dead:

Y'a plus qu'à prévoir ce dont j'ai besoin :cool:

Joon

Joon

Squadeur.
Pourquoi tu prends un switch 24 ports dont 12 PoE? Y'a des versions 4+4

roya2009

roya2009

Cuore Sportivo
Pour voo ils m’ont mis 70 mètres de câble rg11 et je dois dire que ça fonctionne pas mal aucune perte pour le moment

Joon

Joon

Squadeur.
Le PoE ne te sers qu'à alimenter les bornes wifi, les ordis n'en on pas besoin. Donc, à moins que tu mettens plus de 4 bornes, pas besoin de plus.
Ou alors t'as vraiment une très très grosse baraque.
Ça par exemple :
https://www.ldlc-pro.be/fiche/PB00254171.html

pirate90

pirate90

Pays noir
Il vaut mieux préférer une profondeur de 45cm pour l'armoire réseau plutôt que 30 ?

Je ne sais pas si je saurai y caser mon NAS puisqu'il s'agit d'un HS251 mais je n'utilise plus son côté multimédia.

gregsting

gregsting

Chat!
pirate90 a dit:

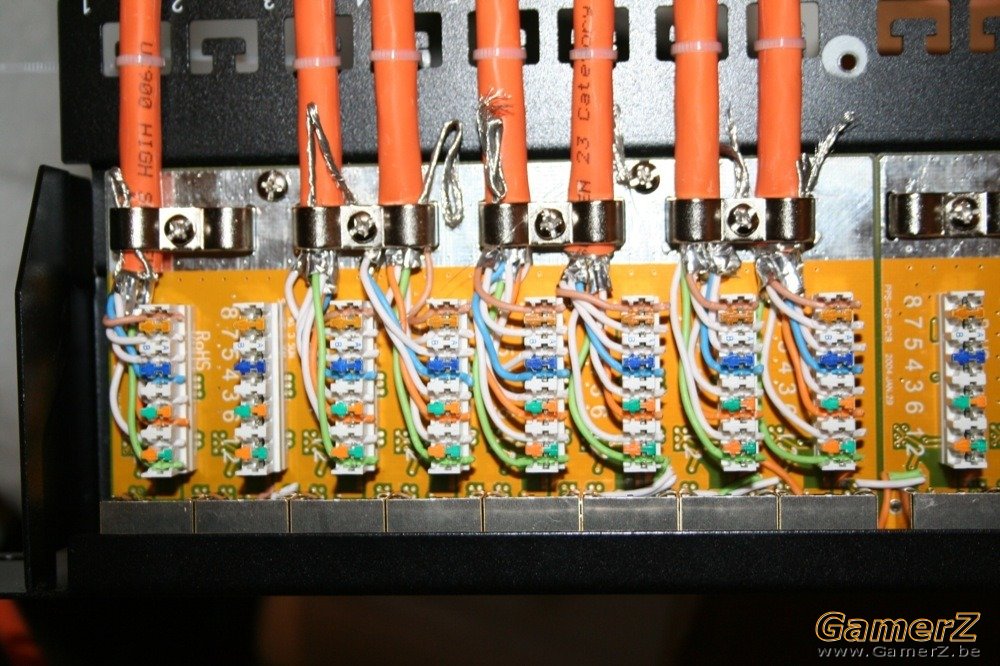

En fait je cherche un panneau de brassage qui me permettrait un raccordement plus simple que du fil à fil.
Cliquez pour agrandir...
Qu'est ce que tu veux dire par fil à fil?

Tu peux prendre un machin comme ça:https://www.amazon.fr/deleyCON-Brassage-Modulaire-Keystone-Compatible/dp/B07QRYK7QW/ref=pd_bxgy_img_2/257-1904262-0178861?_encoding=UTF8&pd_rd_i=B07QRYK7QW&pd_rd_r=30ea40cd-9468-4e9a-b3b5-9a472281694f&pd_rd_w=QSt5z&pd_rd_wg=b42mh&pf_rd_p=b031f57b-20bd-4b82-b00e-5fc9390977bd&pf_rd_r=CFM2TJ0KMYJTPYEGF0TC&psc=1&refRID=CFM2TJ0KMYJTPYEGF0TC

Mais bon faudra quand même foutre les fils dans les keystones, c'est pas magique

pirate90

pirate90

Pays noir
Je voudrais éviter de devoir faire ça concrètement


Fichiers joints

gregsting

gregsting

Chat!
Y'a un moment ou tu va devoir connecter les fils... un keystone facilite le truc parce que tu met les fils dans le keystone mais tu dois forcément connecter fil à fil à un moment quelque part...

Chamallow

Chamallow

Ololz

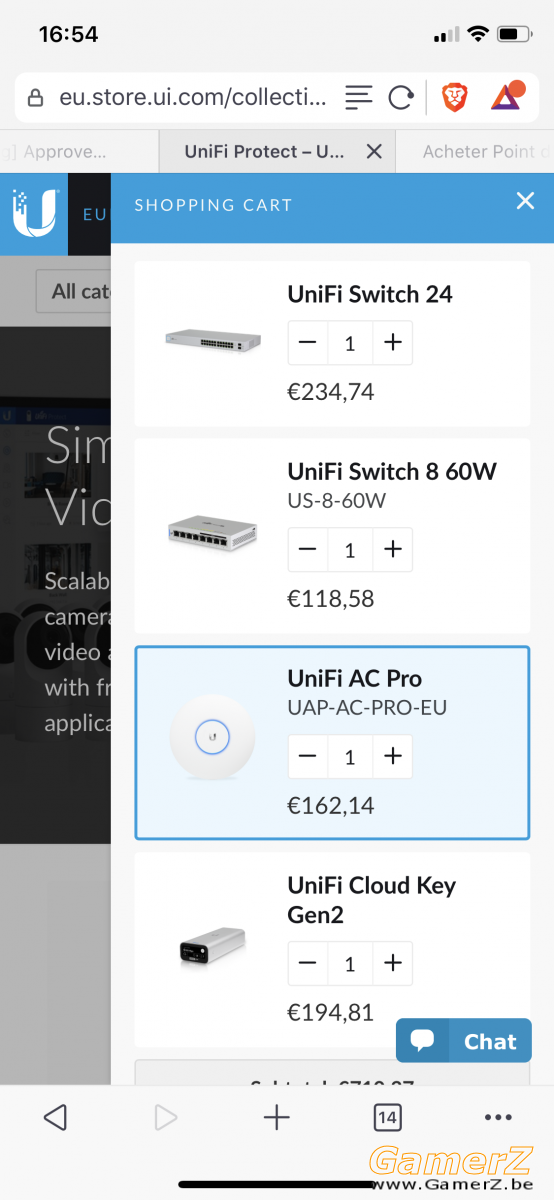

En pleine rénovation d’une maison, je compte passer prochainement une petite commande. Est-ce qu’il manque quelque chose si ce n’est le panneau de brassage ?:


Je serai probablement chez Voo. Est-il nécessaire de remplacer le routeur par exemple par un R7000 ?

Il me semble qu’on en avait discuté dans un autre topic mais je souhaiterais placer 3 cameras PoE, vous avez une référence à donner ? :p
