Créer son réseau à la maison

Kuzco El Lama a dit:

le noyau c'est 2-3 balles de mémoire, le patch 20 balles ...

Cliquez pour agrandir...

je pensais que c'était plus conséquent comme prix.
apres j ai placé du cat6 a l'epoque donc aucune idee de l'incidence sur le prix

titoum a dit:

je pensais que c'était plus conséquent comme prix.
apres j ai placé du cat6 a l'epoque donc aucune idee de l'incidence sur le prix

Cliquez pour agrandir...

Je pense que Kuzco parle avec des modules RJ45 type keystone (qu'il appelle les noyaux) et un patch "vide".

Un patch panel avec les raccordements LSA c'est peut-être un peu différent mais moins de 80 € tu en as un 24 ports cat.6 voir 7

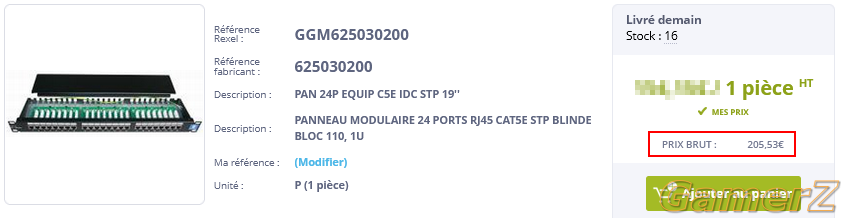

J'ai regarder les prix pour du matos chez un fournisseur pro, ça pique :

effectivement 5-6 balles le noyau chez cebeo ... mais 37 le panel (htva)

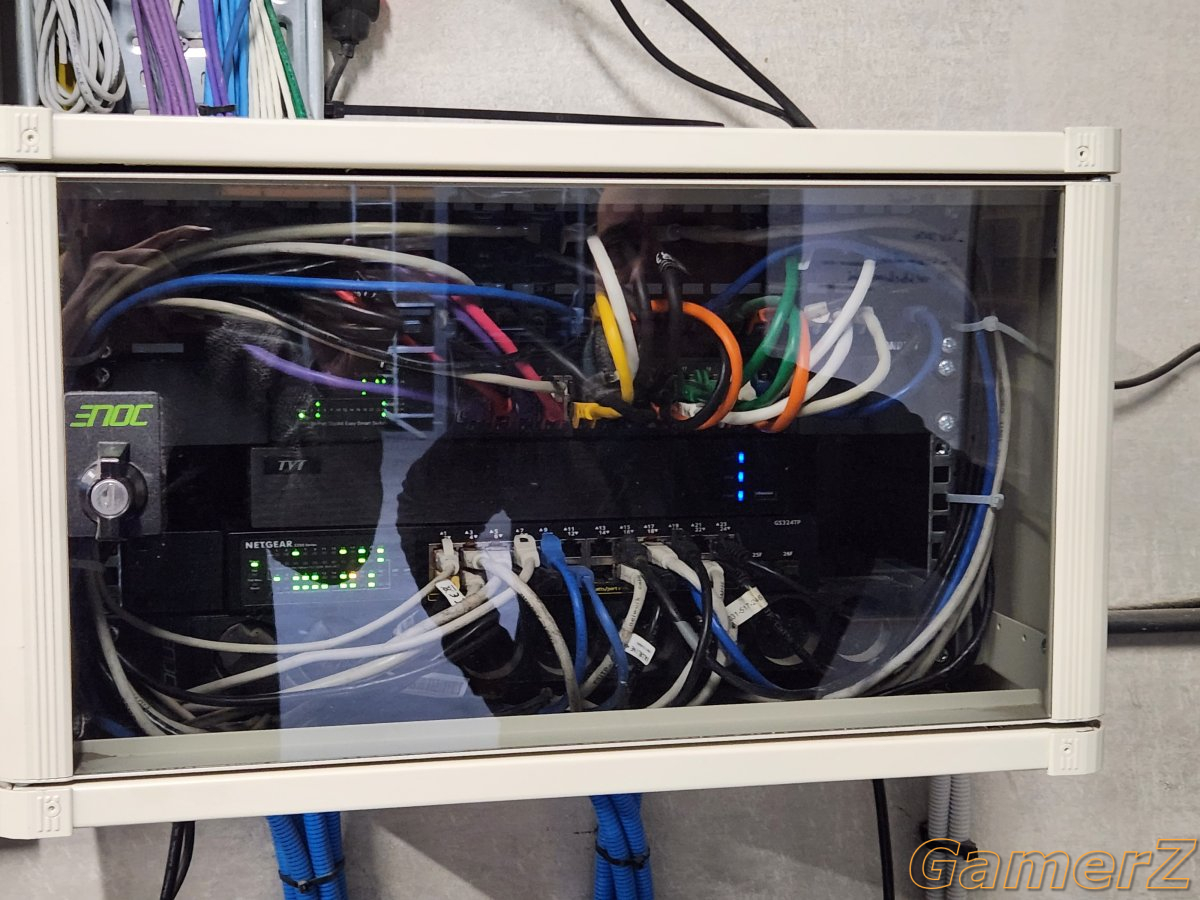

Voilà j'ai pas su faire mieux

C'était un petit boulot samedi on a remis de l'ordre un peu et tout remis dans l'armoire

y@kuz@ a dit:

Voilà j'ai pas su faire mieux

C'était un petit boulot samedi on a remis de l'ordre un peu et tout remis dans l'armoire

Cliquez pour agrandir...

Investir sur des petits câbles (si possible plusieurs couleurs).

C'est mieux que le spaghetti mais faut bien aligner les cables et sa sera magnifique.

kubat a dit:

(si possible plusieurs couleurs)

Cliquez pour agrandir...

Intérêt ?

Pour le patch panel vers le hub par exemple, je n'en vois pas.
Si c'est du hub vers modem, routeur, nas, ... OK

y@kuz@ a dit:

Voilà j'ai pas su faire mieux

C'était un petit boulot samedi on a remis de l'ordre un peu et tout remis dans l'armoire

Cliquez pour agrandir...

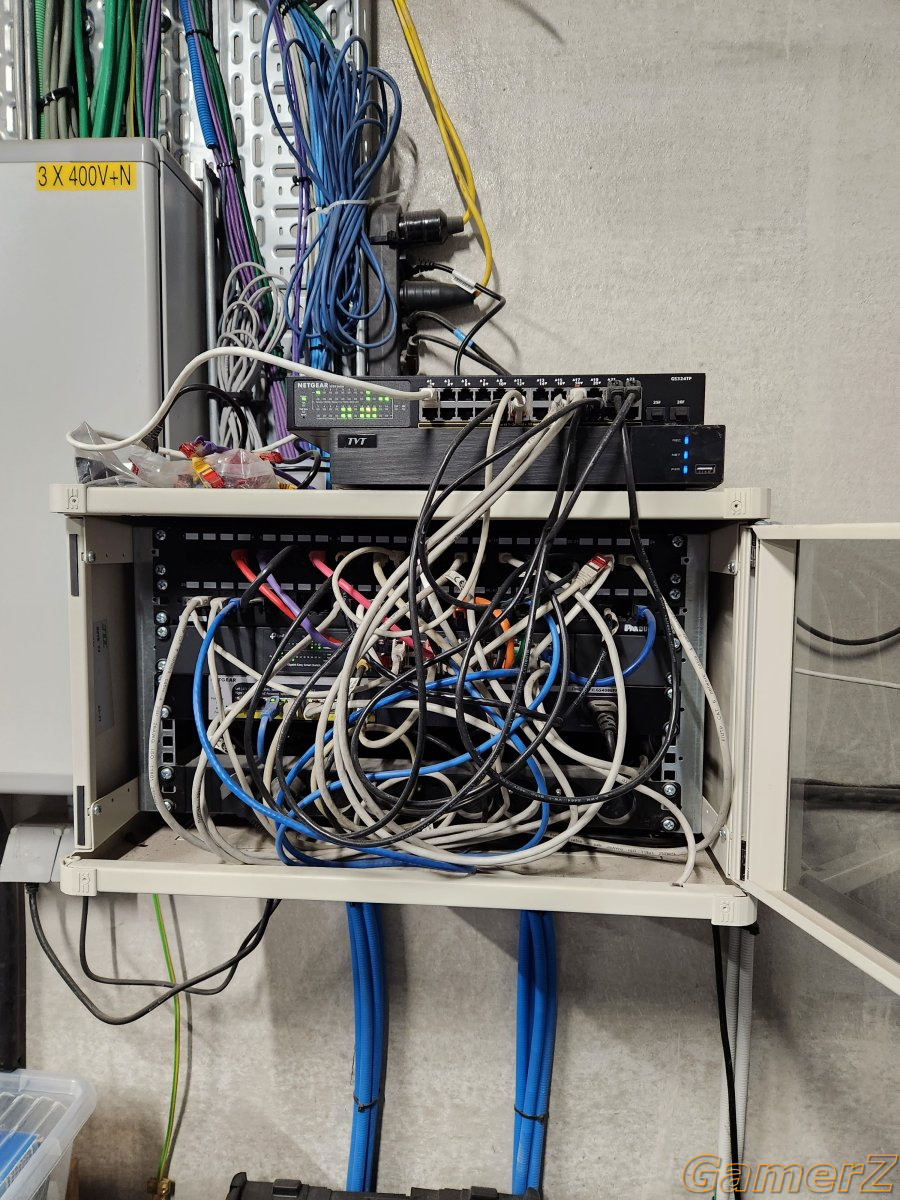

c'était le boudel

pyngu a dit:

Intérêt ?

Pour le patch panel vers le hub par exemple, je n'en vois pas.
Si c'est du hub vers modem, routeur, nas, ... OK

Cliquez pour agrandir...

Pour savoir les chambres, salon, etc. Puis je vois pas de modem/routeur dans le rack, donc pour moi, sa identifie quand même le routeur, modem, etc.

C'était chez un pro moi j'étais en formation, pour le temps qu'on avait on a fais le max, on a également vérifier toutes les sorties rj45 du bâtiments voir si tout étais bien en place

y@kuz@ a dit:

Voilà j'ai pas su faire mieux

C'était un petit boulot samedi on a remis de l'ordre un peu et tout remis dans l'armoire

Cliquez pour agrandir...

Ça ressemblait à ça chez moi avant. Que des câbles de 1.5m

Pour les couleurs j'ai plutôt fais le choix d'un xls d'identification des ports patch et switch

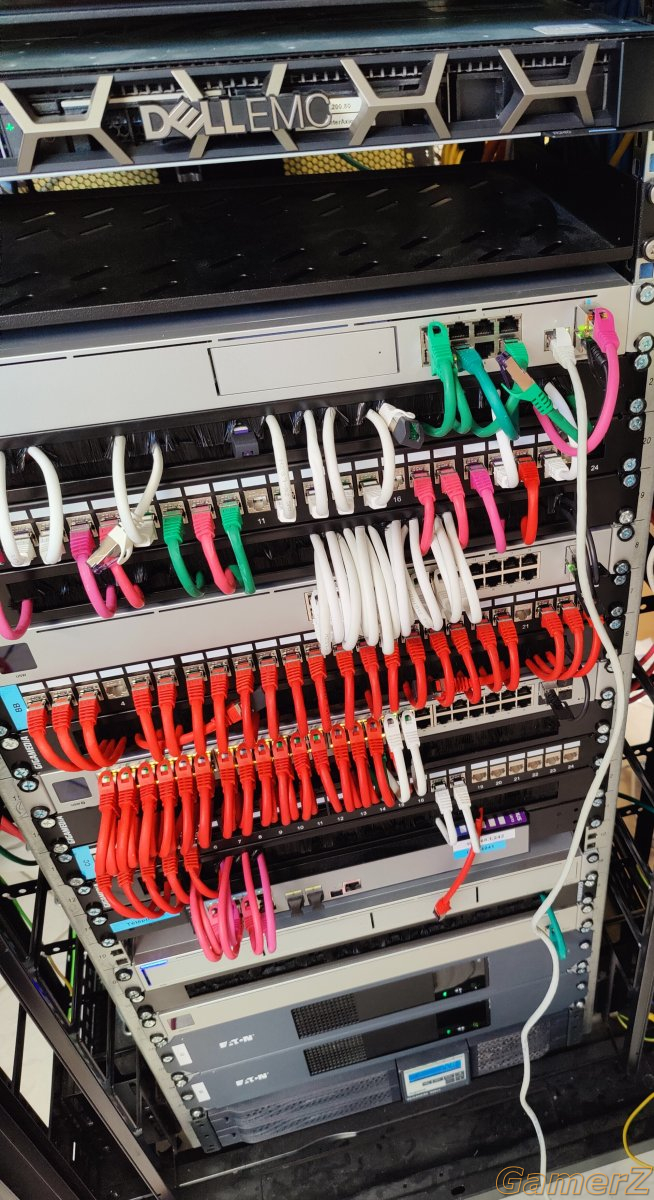

J'ai refait la baie du boulot y'a un petit mois

Joon a dit:

J'ai refait la baie du boulot y'a un petit moisVoir la pièce jointe 96165

Cliquez pour agrandir...

Je ferais des photos jeudi, de mes racks, installés par des 'pros'
ps, tu demandes combien? XD

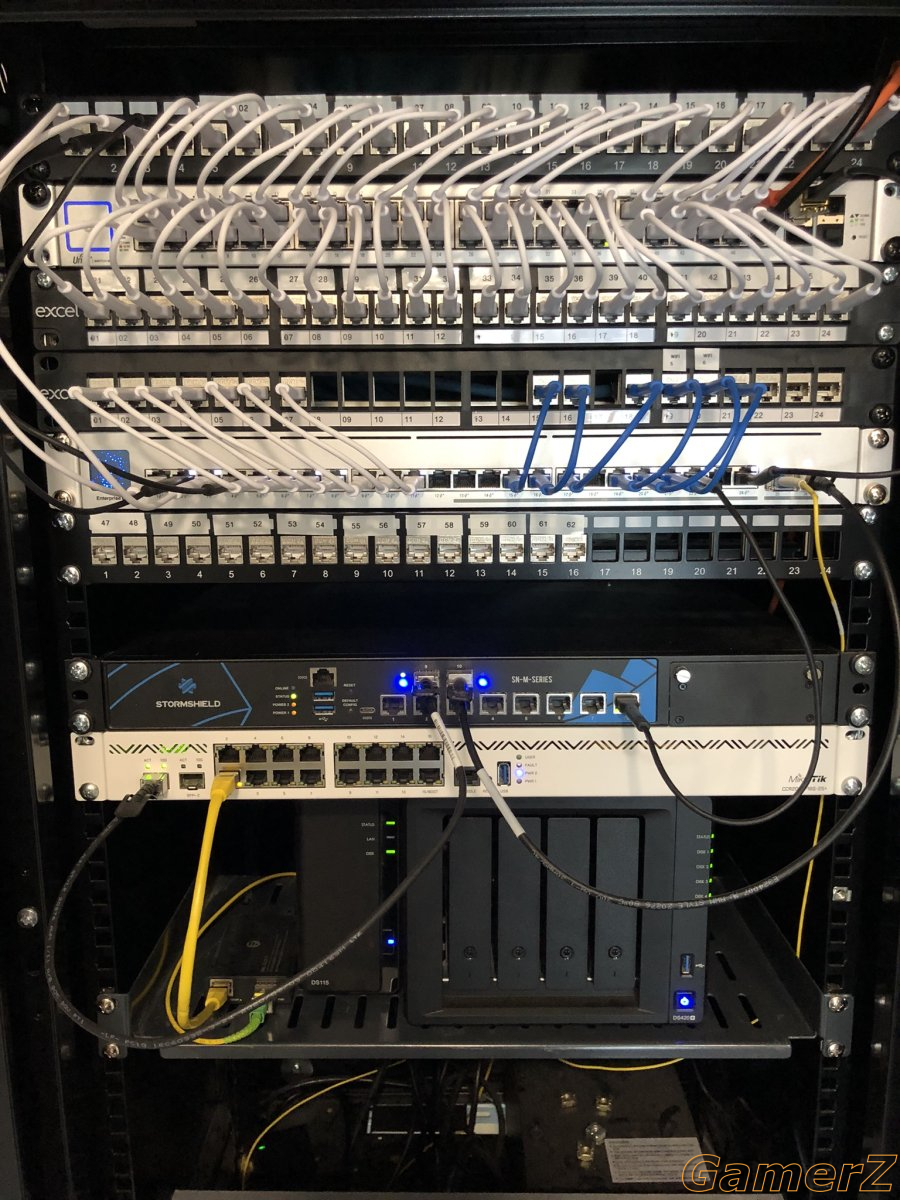

Waw, quel succès, merci les gars !

Pour tout vous dire, c'était la misère avant, alors plutôt que de faire confiance aux "pro" que tu cites @BLun- je leurs aient demandé de faire les trucs relous pour moi, à savoir wallmount le rack et les bandeaux de brassage (sur lequel ils avaient "laissé un peu de mou" de 2m par câble),

• j'ai d'abord remonté les 50m de "mou" dans le faux plafond pour qu'il n'y ai plus rien qui traine dans le rack
• Déplacement des bandeaux en mode 1 sur 2 pour réduire la taille des câbles nécessaires.
• Voici les câbles utilisé, en pack de 50:



  UniFi Ethernet Patch Cable - Ubiquiti Store

  Ultra-thin patch cable with bendable boots designed for installation flexibility.

  eu.store.ui.com
  PS: ubiquiti à tout ce qu'il faut pour faire du clean
• Une couleur par utilité: blanc = clients, bleu = bornes, noir= autres éléments actifs, jaunes = accès WANs, orange = réseaux externe

Marrant j'ai aussi un peu modifié la mienne le mois passé. J'avais pris photos avant modif

Ubiquiti, ça marche bien quand même

Joon a dit:

Ubiquiti, ça marche bien quand même

Cliquez pour agrandir...

Yes matos de qualité à prix contenu parfait pour notre sprl familiale.
Proximou en sortant hier vous savez on place les même ( ap ubiquiti)...

Voilà,
La je suis en plein dedans.
J ai un rack 19U, 10 pouces.
Un ou Deux switch 16 ports 1gigabit netgear de recup (je changerai sûrement pour un 24 dans un futur proche pour la conso elec, même si on dirait que 16 ports devrait suffire)
Un switch panel 24 port avc les keystone cat7 (ces dernières coûte assez cher bordel de Q)
Je mets la baie en cave, j ai check les appareils fonctionne jusque 90% d humidité.

Je cable en cat7 (future proof).
Rez: 4 dans le salon (1 tv/1 console/ 1 box tv / 1 mesh) 4 ou 6 dans le bureau (3 pcs + mesh + éventuel autre appareil console / tv secondaire)
Etage: 3 chambre avec un rj45 / chambre. (pas de tv en chambre)
1 rj45 dans le hall de nuit pour un mesh
Étage deux: 1 seul rj45. Cette pièce de 50m2 n a pas encore de destination. Peut être une future suite pour l ado de la maison.

Annexe sportive: deux rj45. Une pour tv et une mesh. La je dois le faire passer en souterrain.

Vous trouvez ça correct ?

THiBOo a dit:

Dommage d’être en wifi qd t’as du rj45 … j’suis pas un anti onde etc … mais le limiter qd même et puis ça va qd même plus vite en rj45

Cliquez pour agrandir...

chez moi en wifi 6 c'est plus rapide que cablé sur mon portable, du coup je branche plus non plus

Kuzco El Lama a dit:

Pour que ce soit plus propre et joli (avis perso)

Voici une photo de chez moi (j'ai deux mains gauches ... Don't blame)

Je peux poster avant le patch si je retrouve

Cliquez pour agrandir...

moi j'ai ça aussi mais j'ai pas mis le patch, les câbles sont sertis et directement la le switch racké, c'est moins propre c'est sur
