Cura puis upload par l'arduino je peux regarder en rentrant si j'ai toujours des traces sur mon pc
OK merci ça serait sympa de ta part, par contre je n'ai plus de souvenir de la démarche à suivre.
Cura >arduino>ender3

Perso je pensais qu'on pouvait utilisé la configuration de cura vers la ender depuis les paramètres de sauvegarde de configuration stl en cours d'impression!?


tomdom

⭐SPACE❤️SHERIFF⭐
OK merci ça serait sympa de ta part, par contre je n'ai plus de souvenir de la démarche à suivre.
Cura >arduino>ender3

Perso je pensais qu'on pouvait utilisé la configuration de cura vers la ender depuis les paramètres de sauvegarde de configuration stl en cours d'impression!?
Essaye ça j'ai juste regarder vite fait sur mon pc apparemment je n'ai pas gardé le lien vers le tuto à l'époque mais ça a l'air d’être correct en tout cas le dessin me rappelle quelque chose ( y compris la prise de tète pour déterminé l'écartement avec le bltouch ).


mayflower

Elite
Essaye ça j'ai juste regarder vite fait sur mon pc apparemment je n'ai pas gardé le lien vers le tuto à l'époque mais ça a l'air d’être correct en tout cas le dessin me rappelle quelque chose ( y compris la prise de tète pour déterminé l'écartement avec le bltouch ).
Avec le skr ont ne calcule plus l'écartement du moment que le petit piston rétractable du 3d touch va plus bas que la buse.
Je me souviens aussi que j'ai payé un youtubeur pro sur les imprimante il avait préparer une config toute prete arduino.
Je me suis cassé la têtre durant une semaine, pour ensuite me rendre compte qu'on ne flash pas une carte mère avec un arduino mais avec un usb asp...les boules pour rien et les prise de têtes...mais au moins ça m'as permis de comprendre la configuration et la méthodologie d'un arduino.

Je me demande si on accède au flashage de la skr sans usbasp?

1er
OP
nytro

nytro

WTF Inside
Je me suis cassé la têtre durant une semaine, pour ensuite me rendre compte qu'on ne flash pas une carte mère avec un arduino mais avec un usb asp...
Absolument pas d'accord avec toi.
Sur la ender avec sa carte mère bridé, oui mais ce n'est pas une généralité.

J'ai remplacé la carte mère de ma Tornado car suite à une mauvaise manipulation de ma part, j'a fais un court-circuit qui a griller mon driver X de la carte mère.
Je me souvient avoir racheté une carte mère générique mais elle n' avait pas le firmeware tevo. J'avais du la flasher avec arduino ide.

Pour la skr, pas besoin de usbasp. Un simple câble mini usb avec Microsoft visual studio code (et les bonnes extensions) suffit à flasher ou modifier le firmeware.


lioo

Elite
Doucement ça avance, le problème c'est les pièces électronique la livraison est lente malgré les achat en Europe.
En attendant je peaufine la bête.

C'est un upscaler et downscaler pour consoles rétro sur les tv lcd, ca approche du crt et j'ai bien entendu modifié la board.
Dorenavant les réglage se passeront en wifi sur smartphone ou pc, il y a différent réglages résolution, visuel, ajout de scanline, descendre en 15hz pour les écran de borne d'arcade.
Je vais peut être ajouté un hdmi mais pas de suite.

Si jamais ça intéresse quelqu'un je vais peut être en crée a la demande

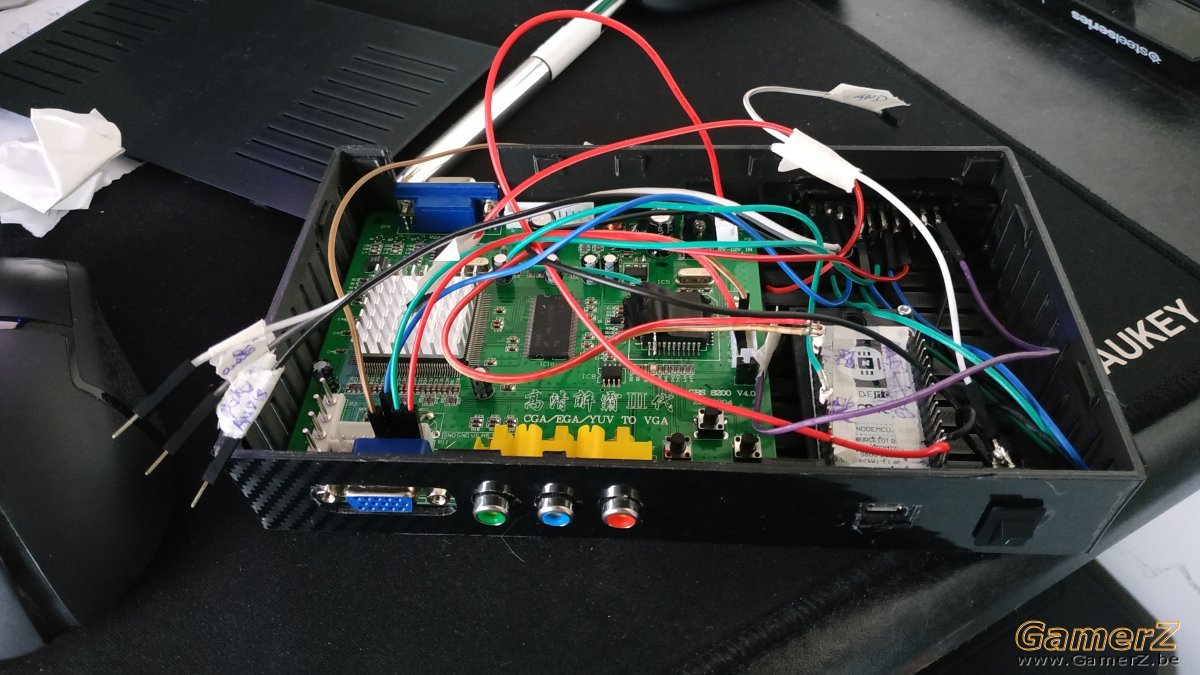

Voir la pièce jointe 65888

Comment tu comptes brancher la bête à un écran de borne ?
Super réalisation en tout cas ! Ca claque


mayflower

Elite
Comment tu comptes brancher la bête à un écran de borne ?
Super réalisation en tout cas ! Ca claque
Elle est fini je ferais une petites vidéo mais j'avoue que ça m'as pris énormément de temps.
Soucis après soucis à réglé, évidement des composants j'en ai cramé et racheté surtout le lm1881 pour la synchronisation obligatoire entre la vga vers la peritel.
Pour répondre à ta question soit en jamma il y a les plan c'est exactement les mêmes brochage utilise pour la vga.
Et si tu as un écran hantarex tu peux aller en 15khz
Ou alors tu passe avec un vga si tu veux y mettre des consoles.

La j'ai mis la saturn en full HD pour tester je monté à des résolution haute et je peux réglé le tout à ma guise.
Attend le plus génial la dedans c'est que tu as un generateur de scanline que tu peux régler à ta guise.
Donc mon rêve de réalise une dreamcast et une saturn en série sur un même écran dans une borne d'arcade en vga :)

Surtout que j'ai pris l'ode fenrir pour saturn reste plus que l'ode dreamcast et c'est bon :)


mayflower

Elite

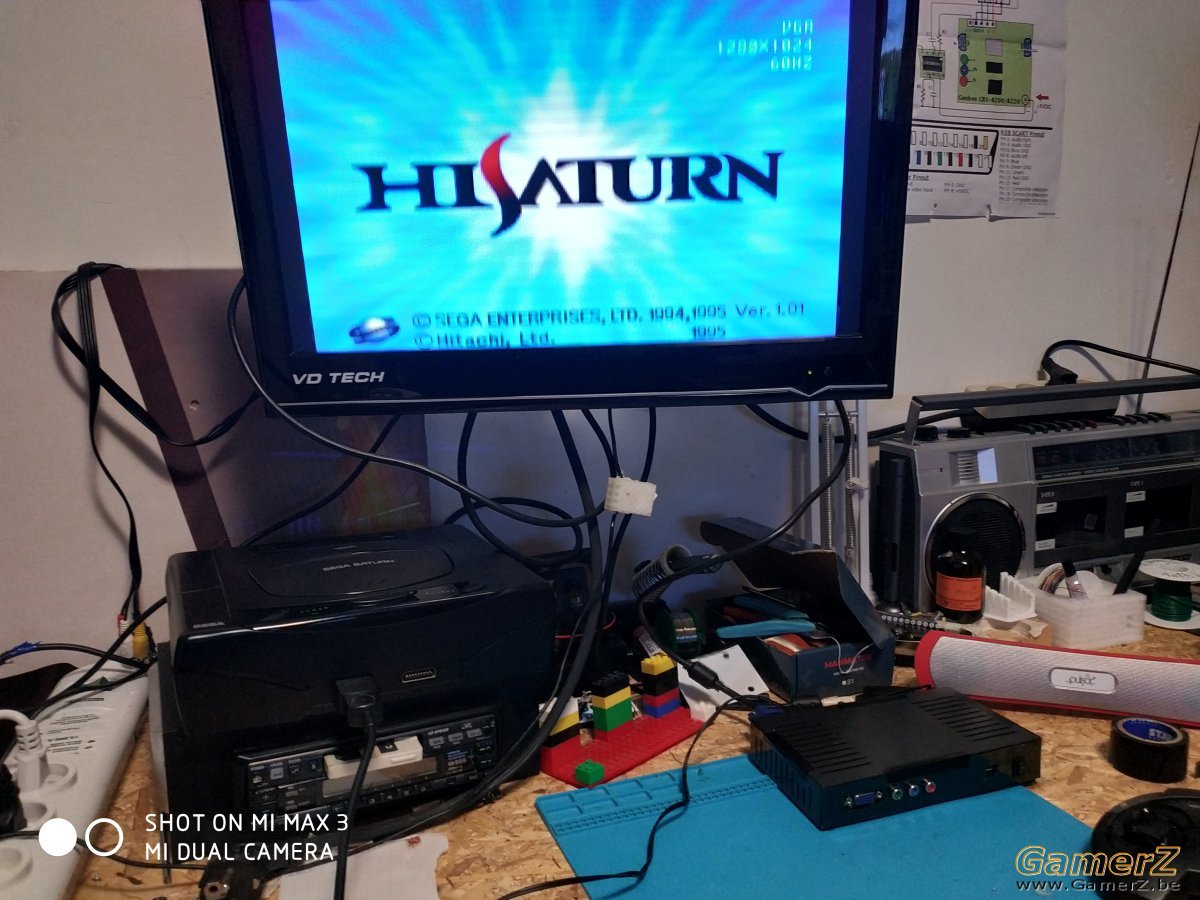

Petit test vite faite je viens seulement de me posé tranquille et je vous avoue que j'en suis pleinement satisfait.
Il est pas parfait certes pla à fait des sienne durant la phase construction,montage.... Trop fragile j'ai envie d'imprimé en abs.

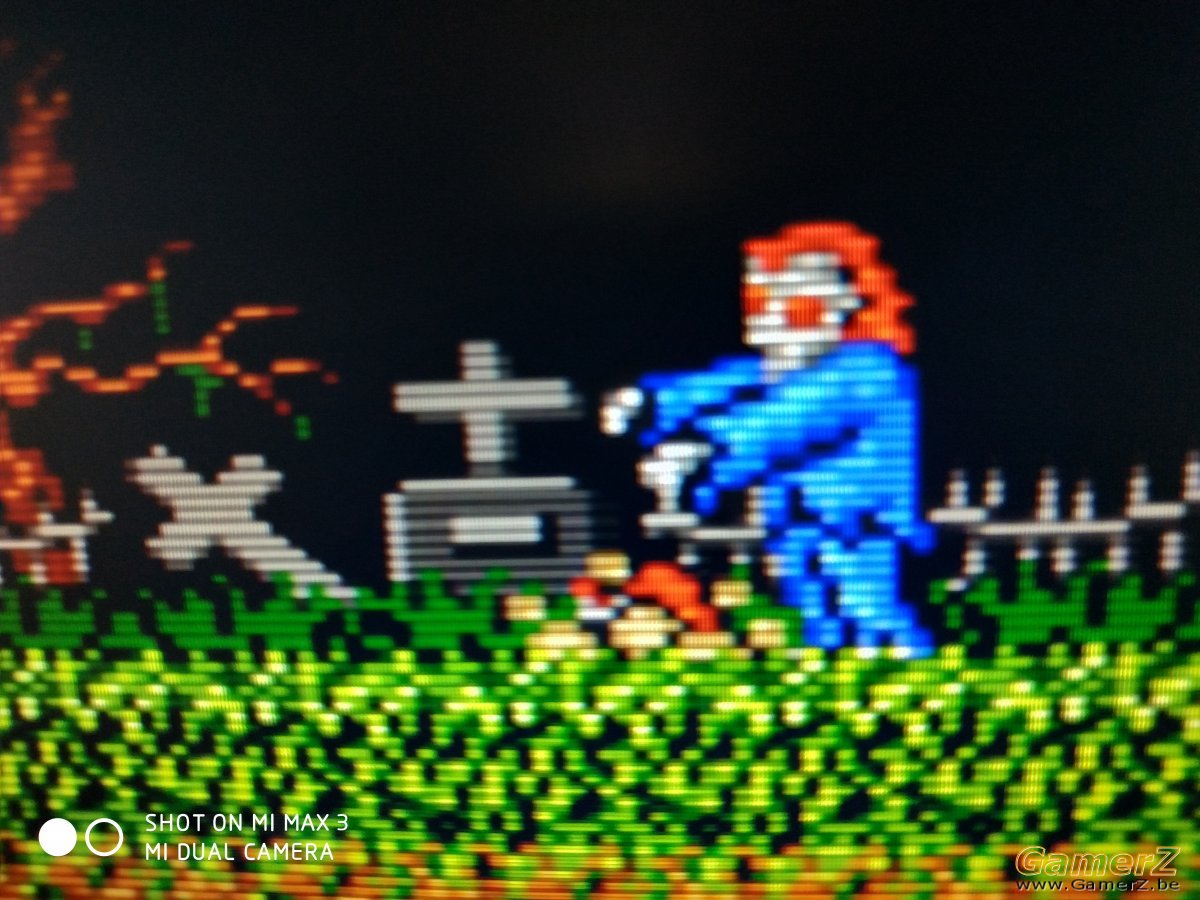

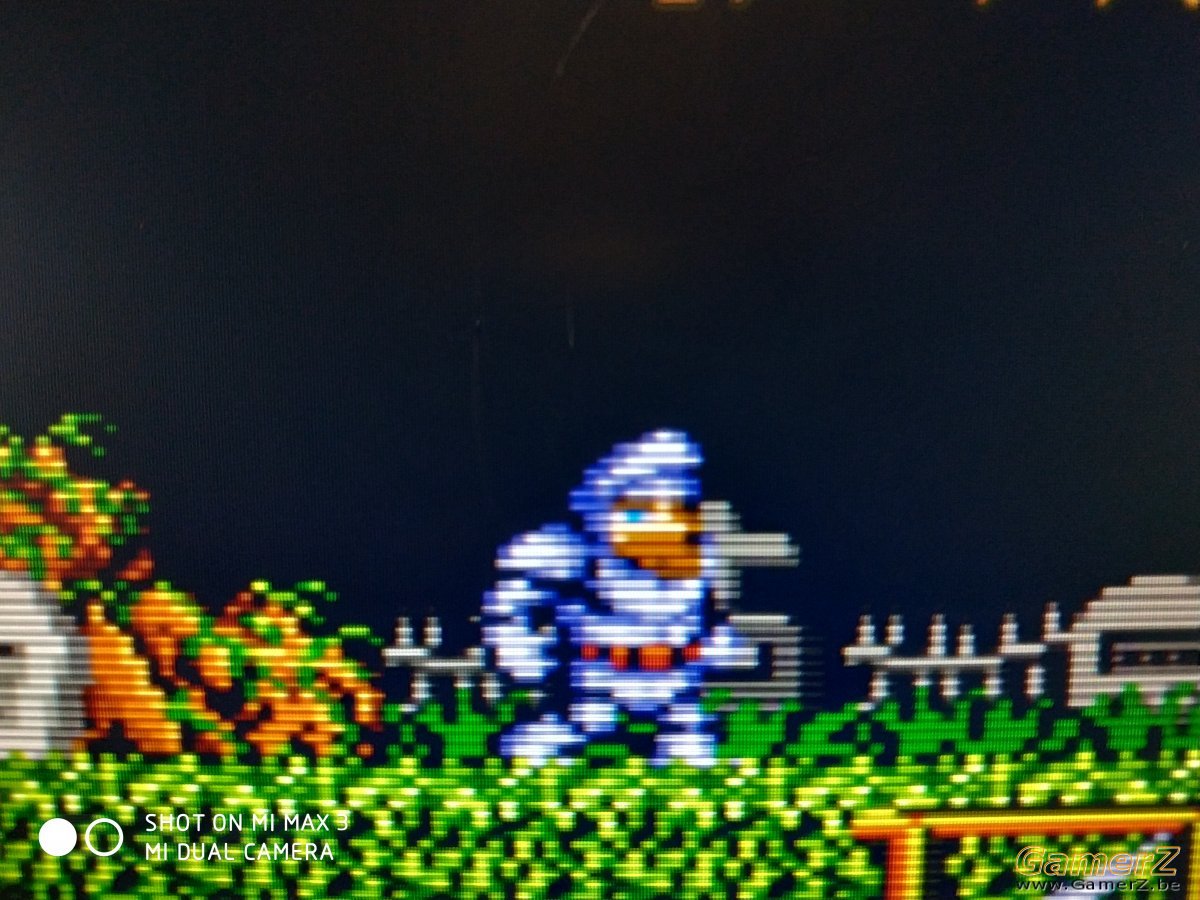

Pour les amoureux de du pixel perfect, le crt avec du lcd... C'est fou. (activation des scanline (plusieurs réglage possible) )









Il y a énormément de réglage, la saturn en elle même monté aisément dans les résolution.
Par contre les jeux comme ci dessus lui il ne supporte pas les haute résolution.
La je joue exclusivement en 60fps la console détecte elle même la région avec le freebios.

L'image prend toute la TV j'ai sauvegardée les paramètres ont peut créé plusieurs profil différents.
La j'ai testée plusieurs c'est pour ça que que l'image est centré.
Dès que j'ai plus de recule et de manipulation de la bête je ferais une vidéo.

Les réglage se font exclusivement par téléphone ou pc.

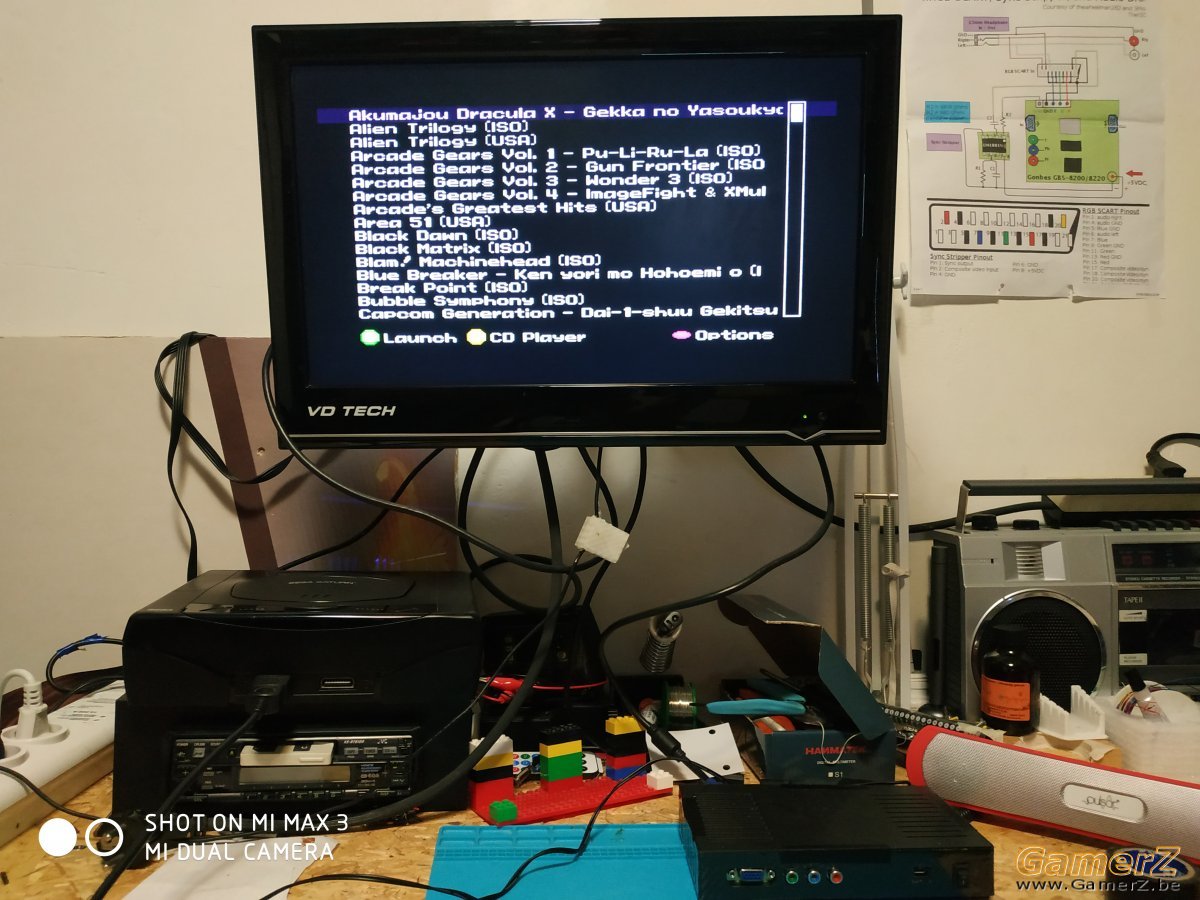

C'est mon bureau soudure,mod,... il est pas bien ranger lol
Pour celui qui veut demandé la radio grise c'est une radio sanyo de 1986, je lui est ajouté une télécommande et un module bluetooth et carte mémoire.
Et sous la saturn c'est mon 1er autoradio jvc de 2000 qui parle et avec sa télécommande alimenté en 12V qui fonctionne en cassette j'ai voulus lui ajouté un BT mais bon...pas eu le temps


mayflower

Elite
Voila une démo

si ça interresse quelqu'un, je peux en faire pour 125euro fdpin.
(la mienne n'est pas encore sceller je pense encore faire des modifications)
Pour info:

C'est un Gbs 8200 avec un custom firmware sous un esp8266.
Les réglage se font entièrement par wifi avec un gsm ou pc.
Les modifications ont été faite pour avoir une image sans aucun lag et autre parasite et avoir de vraie couleurs en ajoutant divers composants.
Suppression des potentiomètres rgb
Ajout d'un Sync Stripper et d'une sortie audio.
  • Possibilité sur demande de vous faire la connexion vers du jamma au lieu du péritel.
https://streamable.com/u9tykb

Fonctions.
Upscaler
Générateur de scanline
Pouvant se connecter a une borne d'acade et descendre en 15hz pour les écrans d'origine.
Entrée Yuv ou pertiel vers vga (possibilité d'ajouté une sortie hdmi) https://www.amazon.fr/FOINNEX-Adaptateur-Convertisseur-Ordinateur-Projecteur/dp/B072NCTBVP/ref=sr_1_20?__mk_fr_FR=ÅMÅŽÕÑ&dchild=1&keywords=vga hdmi&qid=1600453832&sr=8-20

A la base je voulais ajouté un wii2hdmi mais le travail est fastidieux, le même convertisseur sur aliexpress coute 5euro ;)

A présent toute les consoles rétro devrait être compatible avec vos tv actuel avec un bon rendu en adaptant la résolution de chaque consoles, et sauvegarder votre configuration dans le firmware du esp8266

1er
OP
nytro

nytro

WTF Inside
y a rien de transcendant pour le moment niveau impression 3D...

Perso j'imprime quelques strap pour le boulot (se sont les espèces de peigne qui permettent d'ajuster la tension sur les élastiques des masques chirurgicaux).

En ce moment, j'ai quelques soucis de bouchage... mais bon j'utilise une vieille bobine qui a bien pris l'humidité.


mayflower

Elite
y a rien de transcendant pour le moment niveau impression 3D...

Perso j'imprime quelques strap pour le boulot (se sont les espèces de peigne qui permettent d'ajuster la tension sur les élastiques des masques chirurgicaux).

En ce moment, j'ai quelques soucis de bouchage... mais bon j'utilise une vieille bobine qui a bien pris l'humidité.
Ma ender 3 devient petite pour ce que j'ai envie de crée, une bartop astro city avec un écran 10"
J'ai le stl mais plateau trop petit :) tu as une idée pour une machine plus grande enfin le plateau?

En faite la borne fait tout le plateau et la hauteur max de la buse..donc il me faudrait au moins une imprimante entre 26 et 35 cm


Plast'X

☢️ ☢️ ☢️ ☢️ ☢️
y a rien de transcendant pour le moment niveau impression 3D...

Perso j'imprime quelques strap pour le boulot (se sont les espèces de peigne qui permettent d'ajuster la tension sur les élastiques des masques chirurgicaux).

En ce moment, j'ai quelques soucis de bouchage... mais bon j'utilise une vieille bobine qui a bien pris l'humidité.

Mes derniers prints sont des tampons pour gâteaux, biscuits et pâte à sucre pour une connaissance...
J'ai essayé de faire au mieux, on verra si ça fonctionne bien en vrai :)

Mais quand je vois que des gens les vendent 6€ sur internet, je me dis pourquoi pas les vendre sur Etsy :p


Karto

Pas Dieu
nytro avait proposé ceci un jour, un kit d'élargissement pour ender3

https://enderextender.com/collectio...ucts/ender-extender-400xl-for-ender-3-non-pro

400*400*500

Je crois que tu auras assez :p

Pour imprimer en hauteur, je déconseille ce genre de kit. Le rail unique sur lequel se déplace le plateau fera que les impressions seront imprécises plus haut on monte. Les vibrations engendrées par l'accélération de la tête d'impression vont provoquer des 'layer shifts'. C'est déjà visible sur une CR-10 quand on monte dans les 30cm.

Perso, j'imprime les objets hauts sur une Anycubic Chiron (volume: 40x40x50cm). Une fois qu'on arrive à bien régler le plateau, sa structure à double rails fait que la qualité des impressions de 30 ou 40cm est quasi uniforme sur la toute la hauteur. En plus, on la trouve à 300€ (en promo régulièrement) sur AliExpress, avec livraison gratuite depuis un pays de l'Union Européenne.


Karto

Pas Dieu
Ma ender 3 devient petite pour ce que j'ai envie de crée, une bartop astro city avec un écran 10"
J'ai le stl mais plateau trop petit :) tu as une idée pour une machine plus grande enfin le plateau?

En faite la borne fait tout le plateau et la hauteur max de la buse..donc il me faudrait au moins une imprimante entre 26 et 35 cm

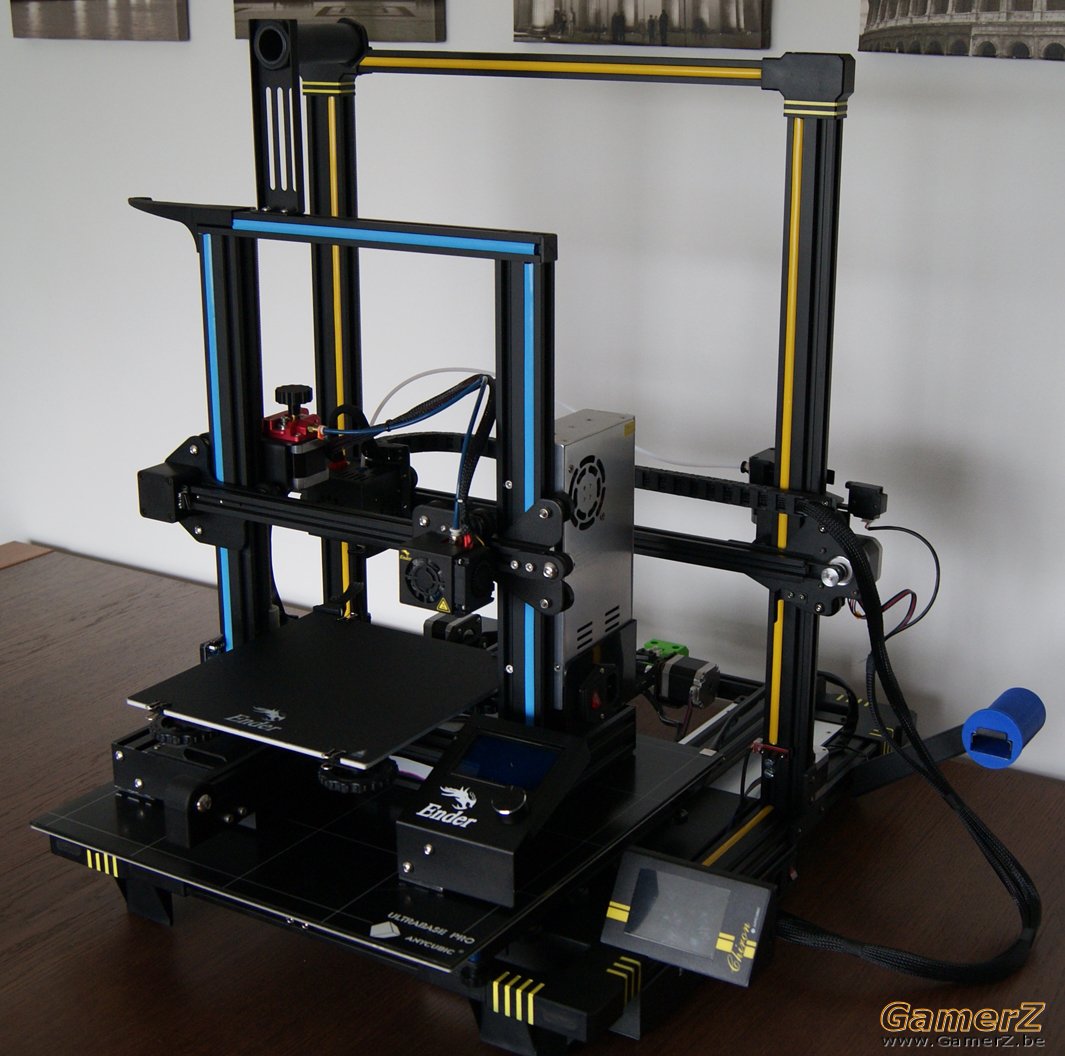

Voici avec un Chiron, tu as le volume pour imprimer une Ender-3 et ça ne coûte que 300€ :p



Attention, le réglage du plateau est special et il ne faut pas avoir peur de chipoter un peu (mieux vaut regarder quelques tutos sur Youtube avant)


mayflower

Elite
Voici avec un Chiron, tu as le volume pour imprimer une Ender-3 et ça ne coûte que 300€ :p

Voir la pièce jointe 66620

Attention, le réglage du plateau est special et il ne faut pas avoir peur de chipoter un peu (mieux vaut regarder quelques tutos sur Youtube avant)
Haaaa tu as réussi a imprimé une ender 3 :)
Je pense aussi me tourner vers cette option, tu en ai content de ta chiron?

C'est aussi bien qu'une ender 3 niveau facilité?
quid du bruit? dois ausi investir une carte mere silencieuse et cie?

Merci pour les conseils, j'avais aussi des doutes quand a la hauteur, 200euro le kit ca fait chère pour 3 bout de profilé en alu et un miroir.


Karto

Pas Dieu
J'en suis content pour ce qu'elle doit faire: imprimer en grand. La qualité est très correcte. Je préfère néanmoins la Ender-3 pour toutes les pièces qui entrent dans son volume d'impression car:
  • L'Ender-3 donne pour moi la meilleur qualité en couches de 0.1 ou 0.12 (que j'utilise le plus souvent). En 0.2 c'est pareil.
  • J'ai une armoire dans mon atelier pour les Ender-3. Elle sont donc discrètes. Le Chiron, je dois le mettre sur une table car il a besoin de 80x85cm de surface.
  • Une Ender-3 consomme beaucoup moins. Le Chiron vient avec une alim de 1000W, ça dit beaucoup. Je place mes imprimantes 3D généralement sur un UPS. Sauf pour le Chiron. Quand le plateau 24V chauffe au démarrage, j'ai des pointes à 700W et je n'ai pas d'UPS qui tient ça...
  • Le Chiron est très buyant. Perso, ça ne me gène pas trop.
  • Une Ender-3 est plus facile a modifier. J'ai déjà installé une carte-mère silencieuse v1.1.5 sur une Ender-3 ainsi qu'un BL Touch. Je viens d'acheter une SKR E3v2 en 32-bit. Le Chiron n'est pas Open Source comme toutes les AnyCubic. La carte-mère est un trigorilla si je ne me trompe et c'est difficile a changer. J'ai déjà vu un mod Chiron avec un SKR Pro mais tu dois créer ton propre firmware sur base Marlin.

Niveau facilité d'utilisation, le réglage du plateau qui se fait avec l'assistance d'un capteur prend un peu de temps mais après, ça ne bouge plus avant longtemps. A part ça, cette imprimante est très simple d'utilisation. Elle se coupe en cas de manque de filament. Elle reprend en cas de coupure de courant. Elle a deux moteurs Z avec capteur laser pour s'auto-régler. Elle a un plateau en verre de type ultrabase. Elle a un écran tactile avec menu intuitif, etc.


Karto

Pas Dieu
Aussi, si un volume de 30x30x40cm suffit, alors une CR-10S ou une CR-10v2 serait peut-être mieux adapté. Ce sont toutes des Créality et elles sont très semblables aux Ender.


tomdom

⭐SPACE❤️SHERIFF⭐
Voici avec un Chiron, tu as le volume pour imprimer une Ender-3 et ça ne coûte que 300€ :p

Voir la pièce jointe 66620

Attention, le réglage du plateau est special et il ne faut pas avoir peur de chipoter un peu (mieux vaut regarder quelques tutos sur Youtube avant)
Je reconnais cette Chiron ;) :)
