Projet borne d'arcade maison

batto

☢️☢️☢️☢️☢️☢️
Ca a l'air sympa comme projet,
Hors matériaux de construction (bois/vis/etc), ca coute combien ?

Et vous jouez a quoi après la dessus ? Etant pas un grand fan de jeux de combat, jme demande si ce serait vraiment utile pour moi :D
Perso en tant que pièce de mobilier, si on veut un truc un peu design/tech et qu'on a la place, une borne se justifie en soi. Sinon en vrai tu peux jouer à tout et le
Pour faire les rainures du T-molding, une affleureuse est plus maniable, stable et précise qu'une défonceuse qui est trop lourde et doit être manipulée à deux mains.
c'est pas plus facile en plaçant le panneau a t molder entre deux autres de sorte que l'épaisseur du champs de travail soit plus large ?


pyngu

La vodka du diable
c'est pas plus facile en plaçant le panneau a t molder entre deux autres de sorte que l'épaisseur du champs de travail soit plus large ?
Avec une fraise à rainurer, ce n'est pas nécessaire, en tout cas avec une affleureuse, de la patience et un poste de travail dégagé pour éviter de faire une rainure en 50 fois.


Calvin80

Respect is key
c'était quoi le problème pour le t-molding? j'ai commis l'erreur de faire le montage avant le t-molding et je pense que je vais salement en chier mais j'y crois.
J’ai commencé sur une des faces latérales et j’ai dévié …. Du coup je vais enlevé la partie qui rentre dans la rainure et je vais plutot le coller


Calvin80

Respect is key
J’ai placé des roulettes pour avoir la borne à ras du sol et pouvoir la déplacer pour le ménage et la placer où on veut en fonction des jours. Ça donne bien et très pratique
top ça ! J’ai vu des bêtes roulettes chez action, supportant 50 kgs… avec frein. Je vais faire pareil je pense.
tu as ajouter des tasseaux pour mettre les roulettes ?

top ça ! J’ai vu des bêtes roulettes chez action, supportant 50 kgs… avec frein. Je vais faire pareil je pense.
tu as ajouter des tasseaux pour mettre les roulettes ?
Non j'ai fait le fond en fonction des roulette, je ne voulais pas voir les roulettes et je souhaite mettre un rideau led en dessous pour que les 1cm de hauteur soit éclairé (un style lévitation).

top ça ! J’ai vu des bêtes roulettes chez action, supportant 50 kgs… avec frein. Je vais faire pareil je pense.
tu as ajouter des tasseaux pour mettre les roulettes ?
Je vais essayer ce weekend si ca foire, je vais aussi virer la languette et vais clouer au pneumatique + colle.


Calvin80

Respect is key
ca m'a l'air OK comme épaisseur. Je ne sais pas où tu te situes, mais je peux te la prêter si tu veux

ca m'a l'air OK comme épaisseur. Je ne sais pas où tu te situes, mais je peux te la prêter si tu veux
je l'avais commandée les yeux fermé, puis c'est en vérifiant les dimensions avec smallcab et leurs T-molding ca ne correspond pas. Donc j'hésite à remballer et prendre celle de smallcab...mais c'est assez cher quand meme pour une seule utilisation


Calvin80

Respect is key
qu'est ce qui ne correspond pad ? l'epaisseur est bien de 1.5mm (il faut toujours un peu mois pour 'forcer' le T a rentrer.

Sinon je te passe la mienne, tu remballes celle que tu as achetée.
Perso j'ai fait un esai( avant de foirer) et j'ai couper un bout de T-Molding, ca rentre tout seul, au maillet


Calvin80

Respect is key

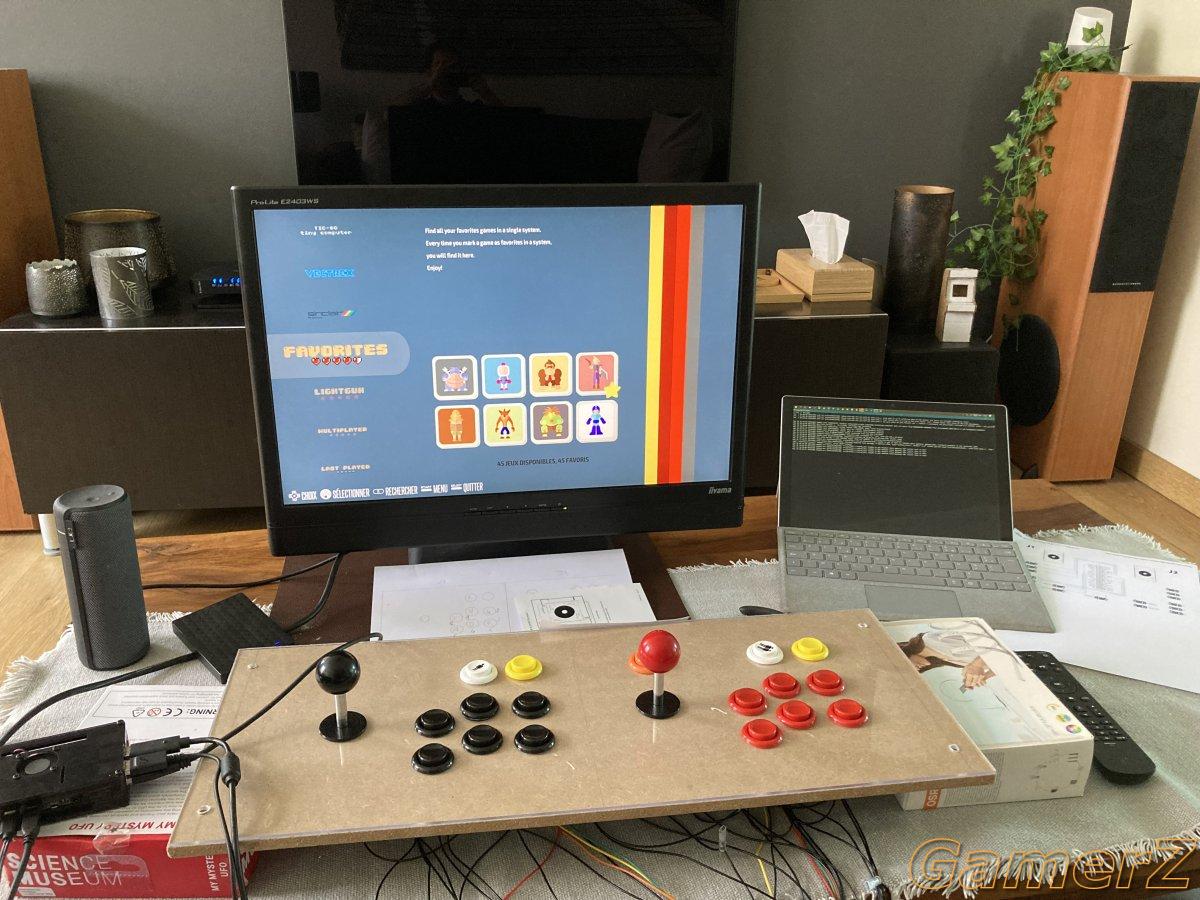

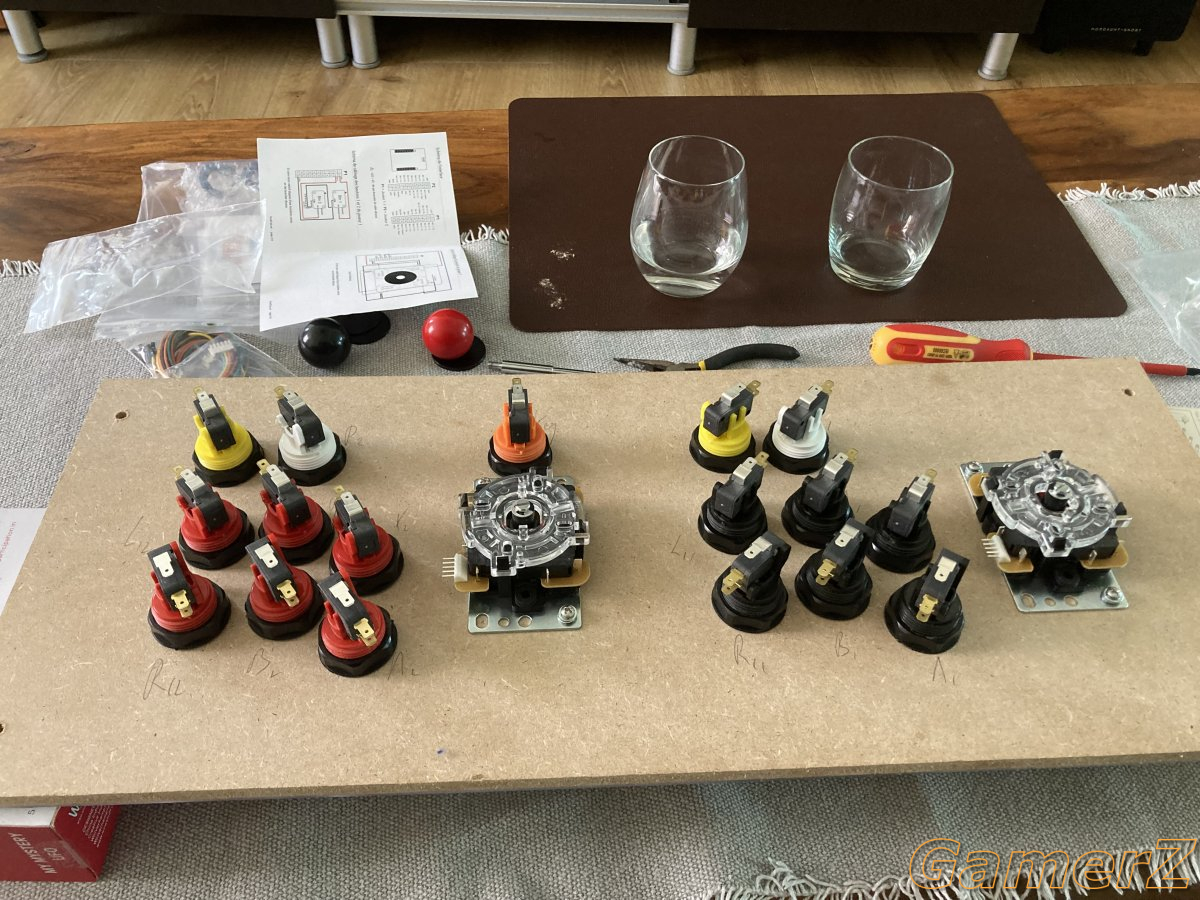

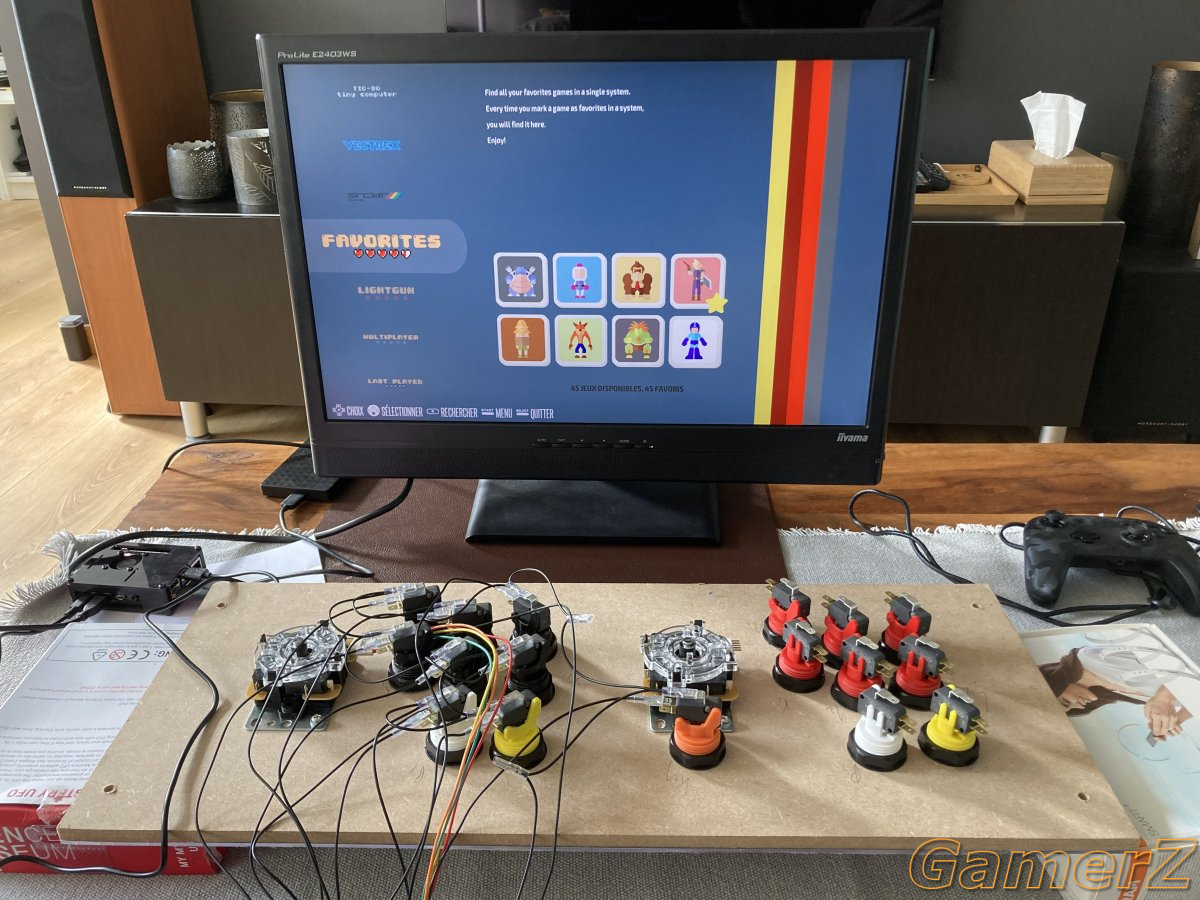

Voilà c’est câblé


attention sur deux points:
- les vis de fixation des joysticks font 16mm. Le panneau fait 9. Il faut utiliser d’autre vis pour éviter de percer le dessus du panneau (et attaquer le plexus). J’ai pris pour le moment des vis de 13mm en y ajoutant trois rondelles pour diminuer la longueur de vissage. Mais je vais coller au niveau des joystick un morcenaux de MDF de 9mm (ce qui fera 18 au total), car sinon le joystick ne pas pas tenir et va s'enfoncer dans le panel rapidement..

- le câble usb fourni avec la carte PCB n’était pas tout à fait fonctionnel : assez pour distribuer le courant, mais les boutons et joysticks n’étaient pas reconnus. Après deux recablages, j’ai changer le câble et ça marche


edit: bon, je dois revoir la conception du panel: le joystick ne tient pas et s’enfonce ..les vis ne sont pas assez longues (et si j’en prends des plus grandes, je vais passer à travers le panel).
Je pense avoir la solution: un sous panel´ en dessous du premier, qui couvrirait les joys et les boutins seulement ( donc moins large et long que le pane). Les boutons permettront de tenir les deux panels ensemble, mais la plaque métallique du joystick serait vissee de bas en haut sur le second panel (et pas sur le premier). La plaie est alors en sandwich entre les deux panels et ne bougera plus

Dernière édition:

Calvin80

Respect is key

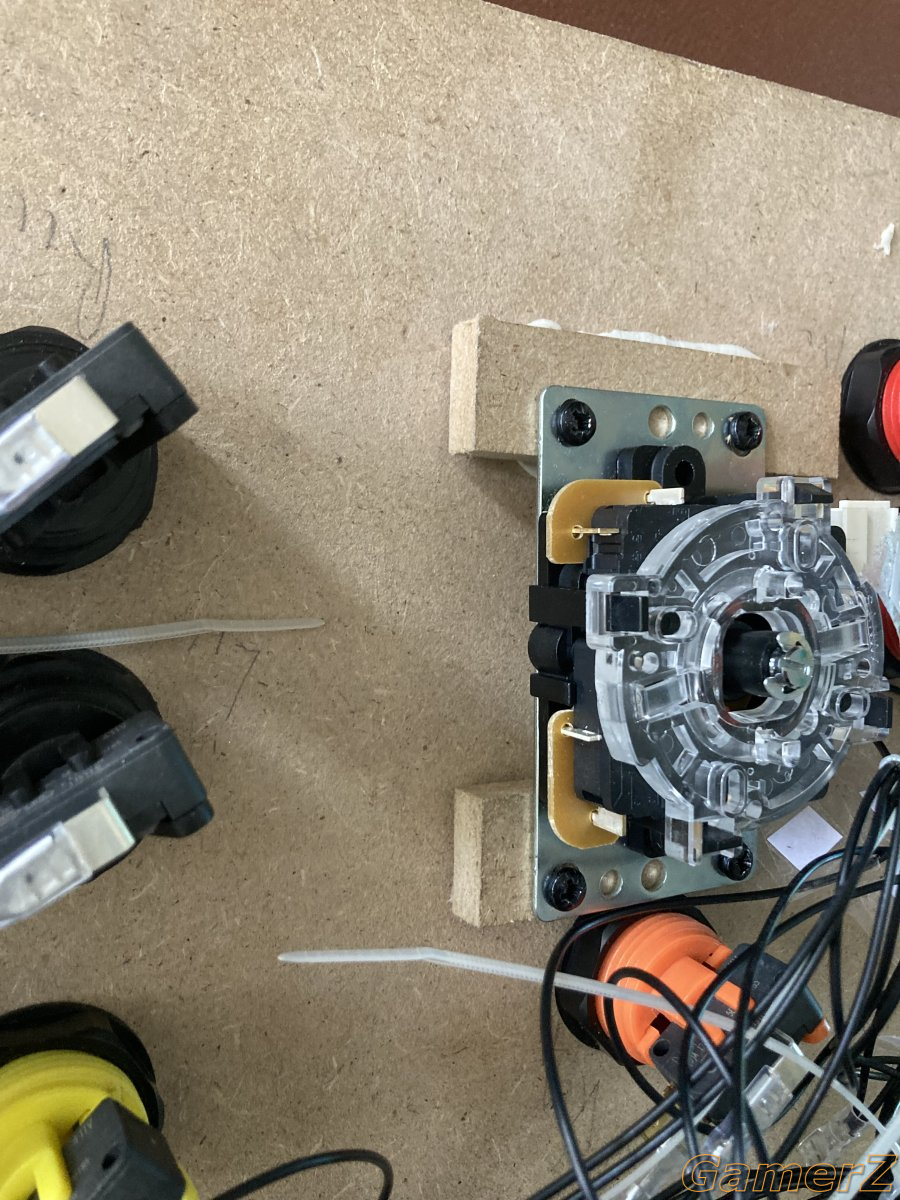

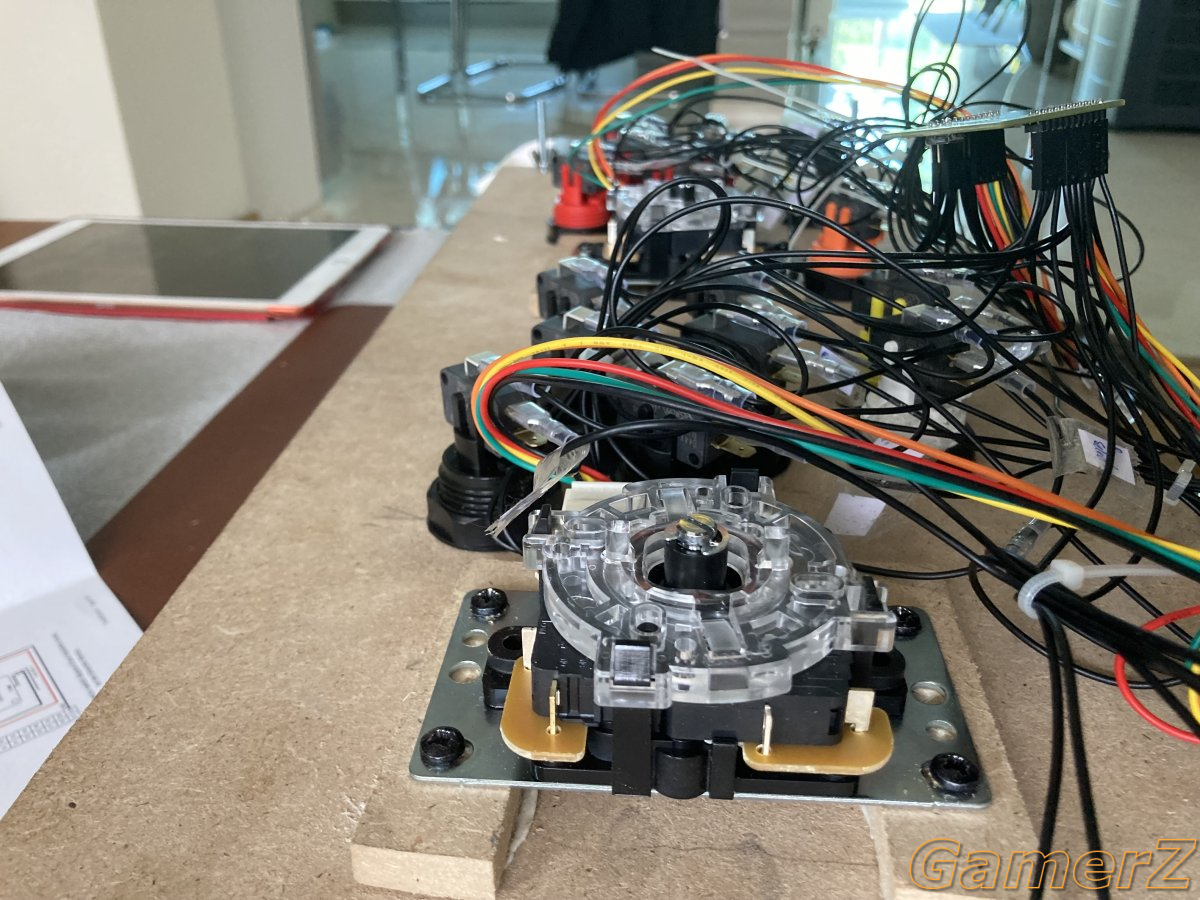

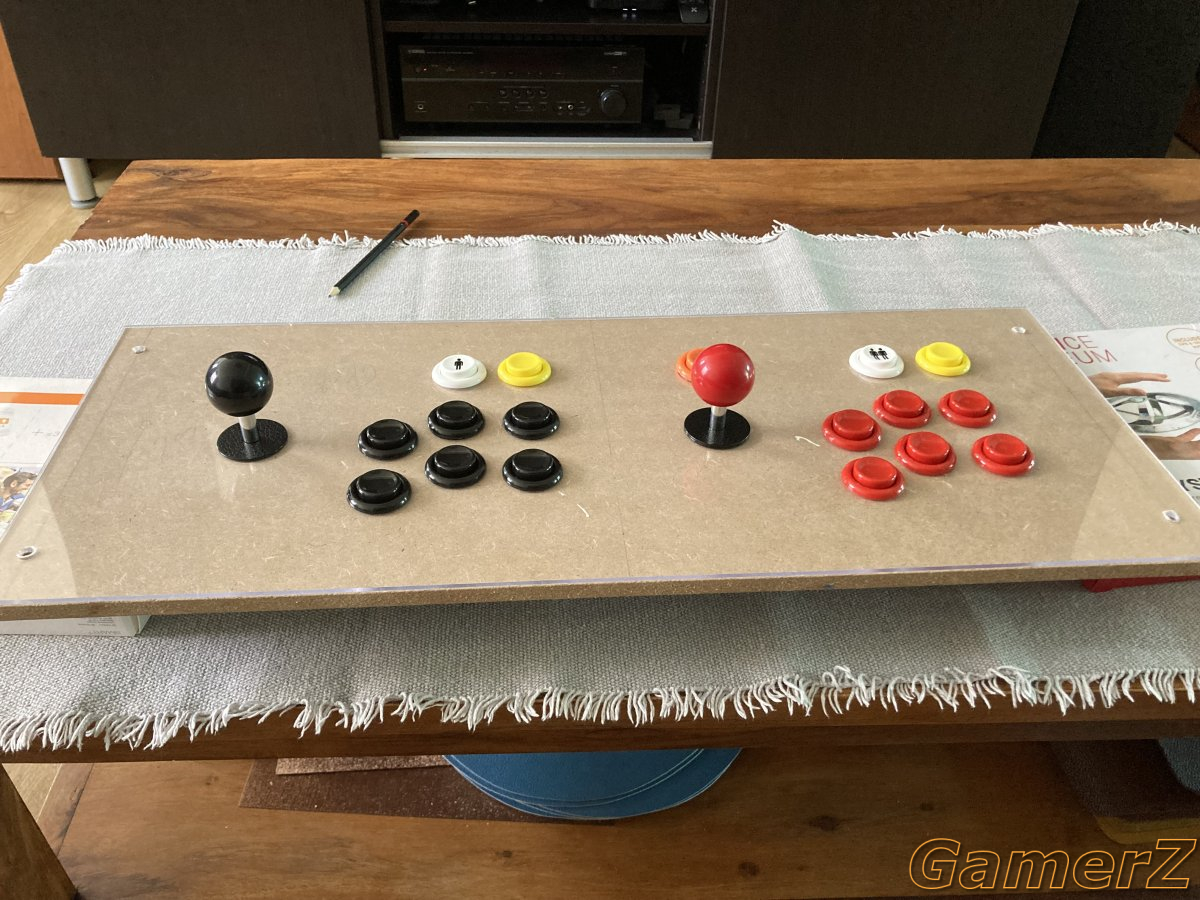

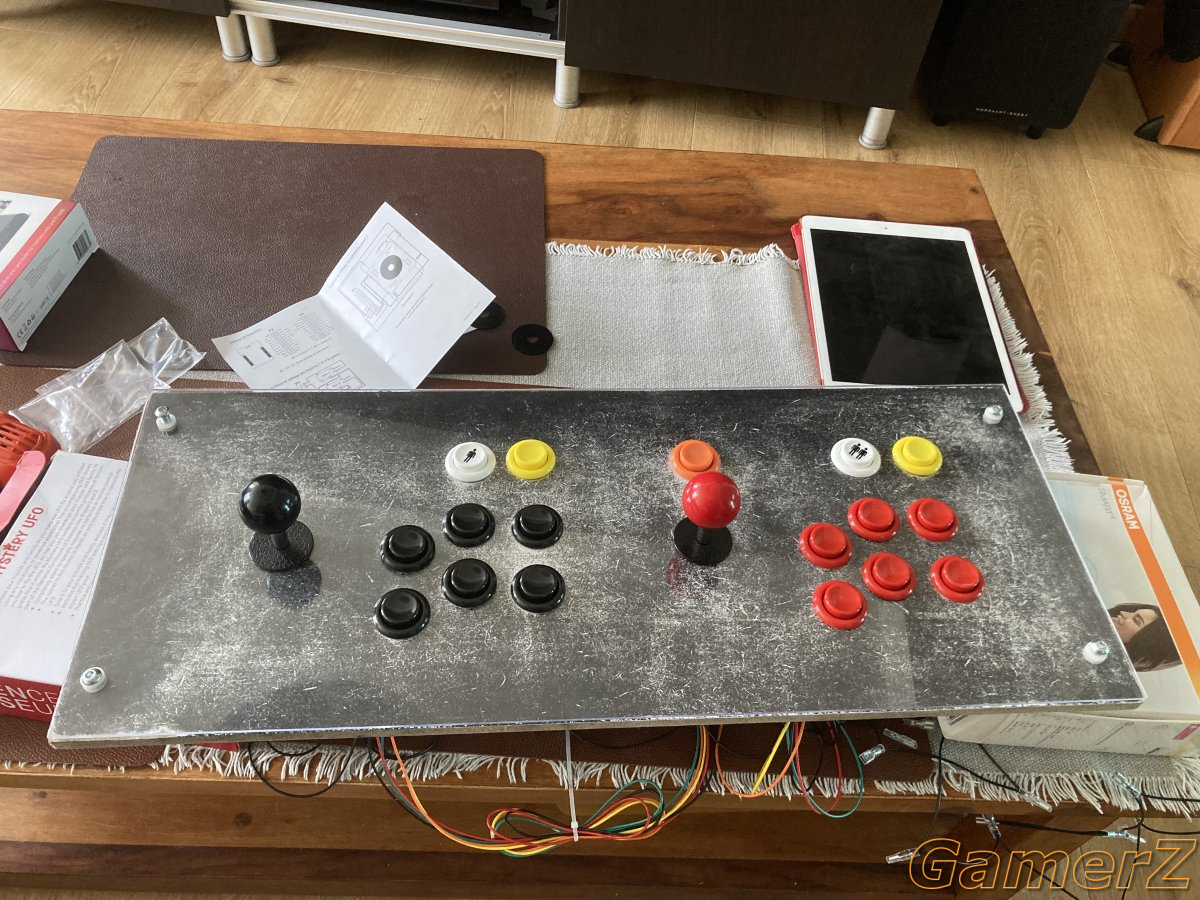

Voilà le panel avec la solution de renfort (pas la solution de sous panel)

Voilà c’est câblé

Voir la pièce jointe 100217Voir la pièce jointe 100218

attention sur deux points:
- les vis de fixation des joysticks font 16mm. Le panneau fait 9. Il faut utiliser d’autre vis pour éviter de percer le dessus du panneau (et attaquer le plexus). J’ai pris pour le moment des vis de 13mm en y ajoutant trois rondelles pour diminuer la longueur de vissage. Mais je vais coller au niveau des joystick un morcenaux de MDF de 9mm (ce qui fera 18 au total), car sinon le joystick ne pas pas tenir et va s'enfoncer dans le panel rapidement..

- le câble usb fourni avec la carte PCB n’était pas tout à fait fonctionnel : assez pour distribuer le courant, mais les boutons et joysticks n’étaient pas reconnus. Après deux recablages, j’ai changer le câble et ça marche


edit: bon, je dois revoir la conception du panel: le joystick ne tient pas et s’enfonce ..les vis ne sont pas assez longues (et si j’en prends des plus grandes, je vais passer à travers le panel).
Je pense avoir la solution: un sous panel´ en dessous du premier, qui couvrirait les joys et les boutins seulement ( donc moins large et long que le pane). Les boutons permettront de tenir les deux panels ensemble, mais la plaque métallique du joystick serait vissee de bas en haut sur le second panel (et pas sur le premier). La plaie est alors en sandwich entre les deux panels et ne bougera plus
Quand j’ai vu les plans initiaux je me suis dis pareil c’est pourquoi je suis passé en 18MM partout. Beau taff.
J’ai fait l’essai pour le tmolding. Je vais prendre le risque Mais faut pas se louper. Au pire je passe à la solution de découpe + colle + clou aircomprimé.


Calvin80

Respect is key
Qu'est-ce que tu nous a fait là :p Il suffit de fixer le stick avec 4 vis qui traverse le mdf et des écrous en dessous. L'ideal c'est une défonceuse pour faire rentrer la plaqur métallique du stick.Le dessus des vis sera masqué par l'artwork et le plexiglas par dessus.
Je craignais que les vis ne se voient, et que le sticker ne masque pas assez. Si ca se decolle à nouveau, je ferai ça !


Calvin80

Respect is key
bon..je commence à travailler sur le sticker...
Ambience 80's et plus particulièrement synthwave (ptit clin d'oeil à @Sebulba ) .
Ca sera kitsh, mais je l'assume...:p;)

travail photoshop en cours....
1666x600_RightSide V1.jpg1666x600_RightSide V2.jpg

Dernière édition:

Thibz

Elite
tu fais cmt le stickers ?
