Question sur la configuration d'un réseau domestique...

1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
@Joon un tout grand merci pour ton aide en ton cas! ;)
là, je suis en train de charger l’auto, on part une semaine à la montagne… je passerai à l’étape « configuration » le week-end prochain.. :)

  • J'aime
Les réactions: Joon
1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
Euh… :confused: est-ce possible que le Linksys EA9500 ne gère pas les VLAN comme on l’entend ici?! o_O
je ne trouve rien dans l’interface pour configurer ça… :pfiou::pfrt:

Joon

Joon

Squadeur.
T'as pas besoin de les géré sur le linksys.
2 câbles vers le switch managé qui est devant.

respecte mon schéma avec les ports et les vlans noté et tout devrait bien se passer

1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
Quand j’essaie de configurer le VLAN sur les Switch, j’ai le routeur qui m’indique qu’il n’a pas accès à internet… :pfiou:

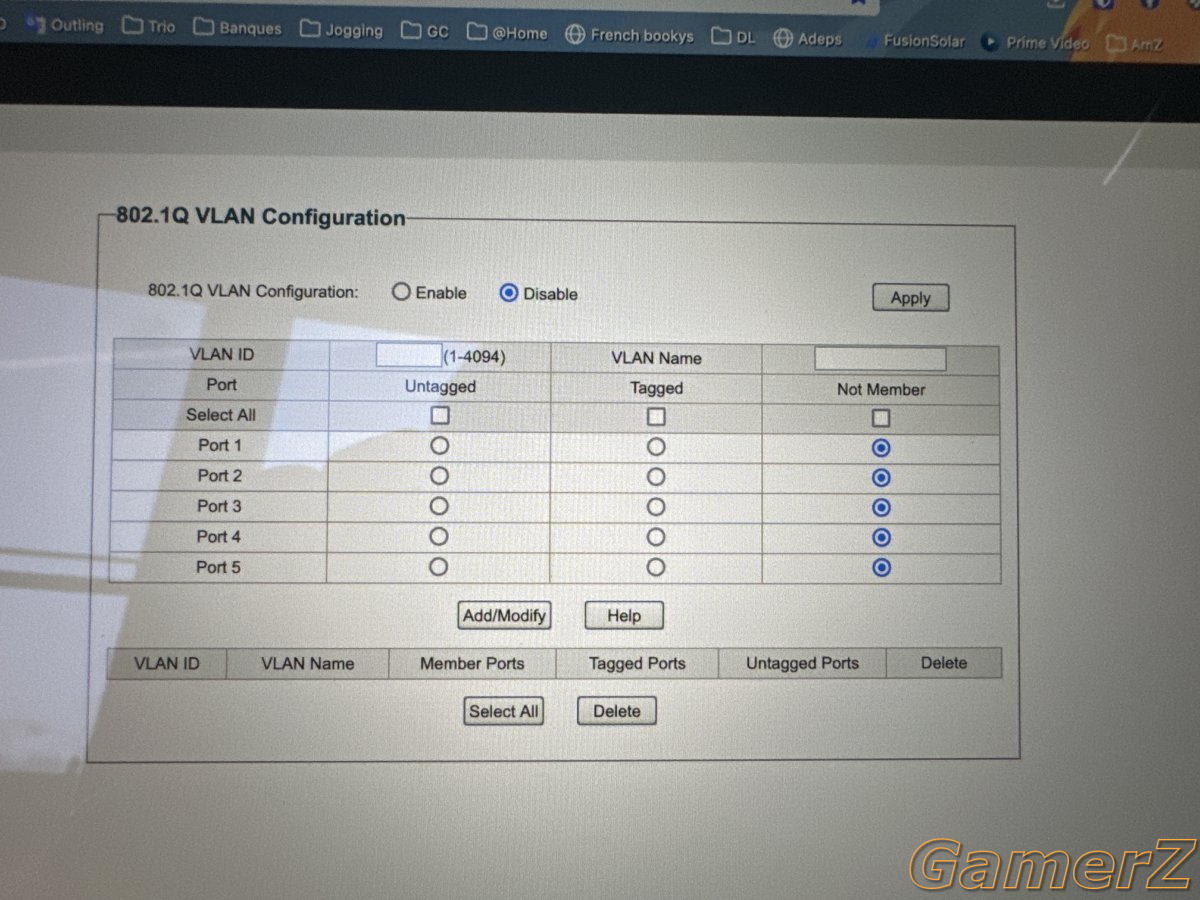

Je suis preneur pour un peu d’aide pour configurer cet écran:

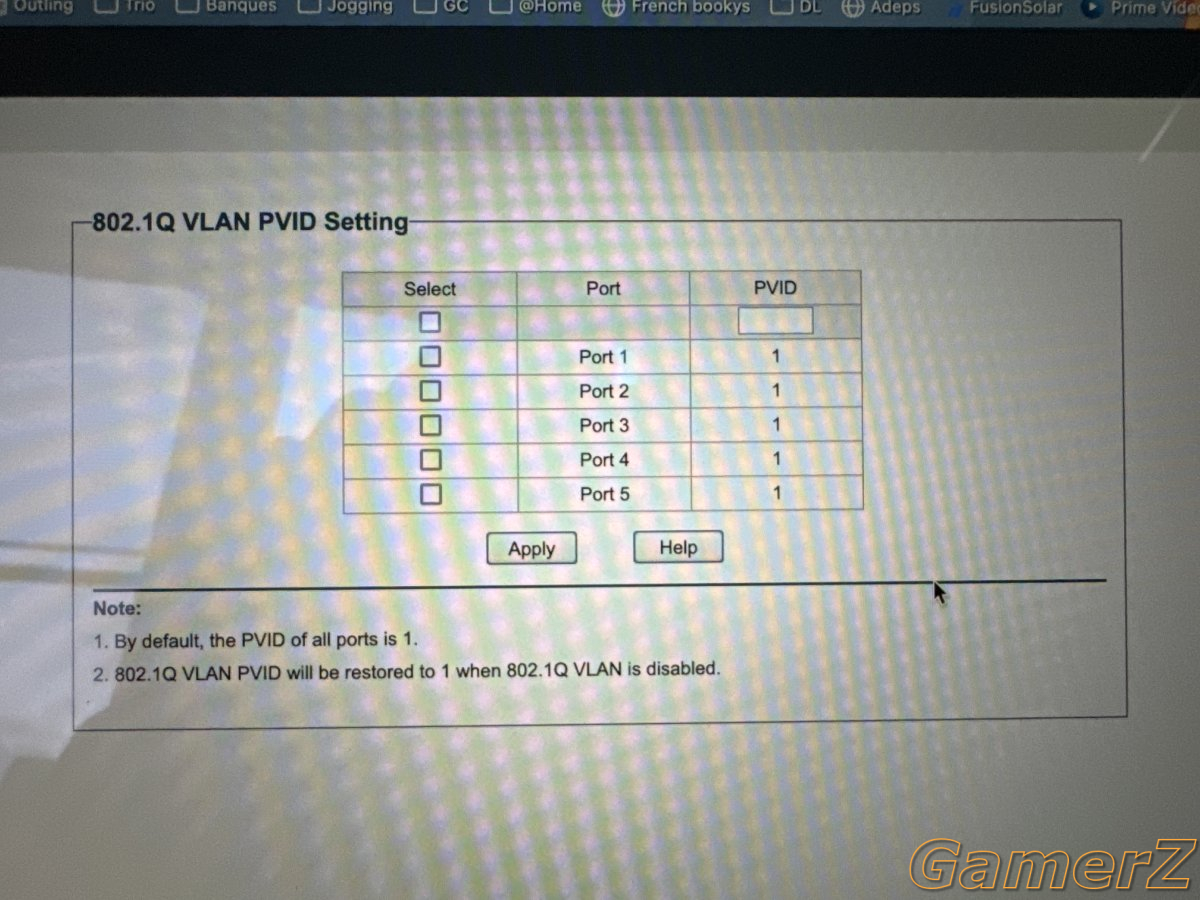

Et peut-être celui-ci si je dois le faire aussi:


Joon

Joon

Squadeur.
Je te donne la configuration et tu n'as pas qu'à l'appliquer

y@kuz@

y@kuz@

Elite
Joon a dit:
Les premiers sont chères, mais ceux 200€ et moins sont déjà présenté et arrive le mois prochain. Ubiquiti a sorti son AP à 200€, xiaomi à sorti le sien sous le même OS que ceux des Asus pour 50€ le routeur Banana Pi R4 est dispo aussi pour 100€ et le reste est dans les cartons.


Oui, c'est sûr que c'est plus simple de déplacer le routeur dans le garage et puis c'est tout... Mais ajouter un routeur est aussi ajouter un élément actif plus balaise.

Quoi qu'il en soit effectivement

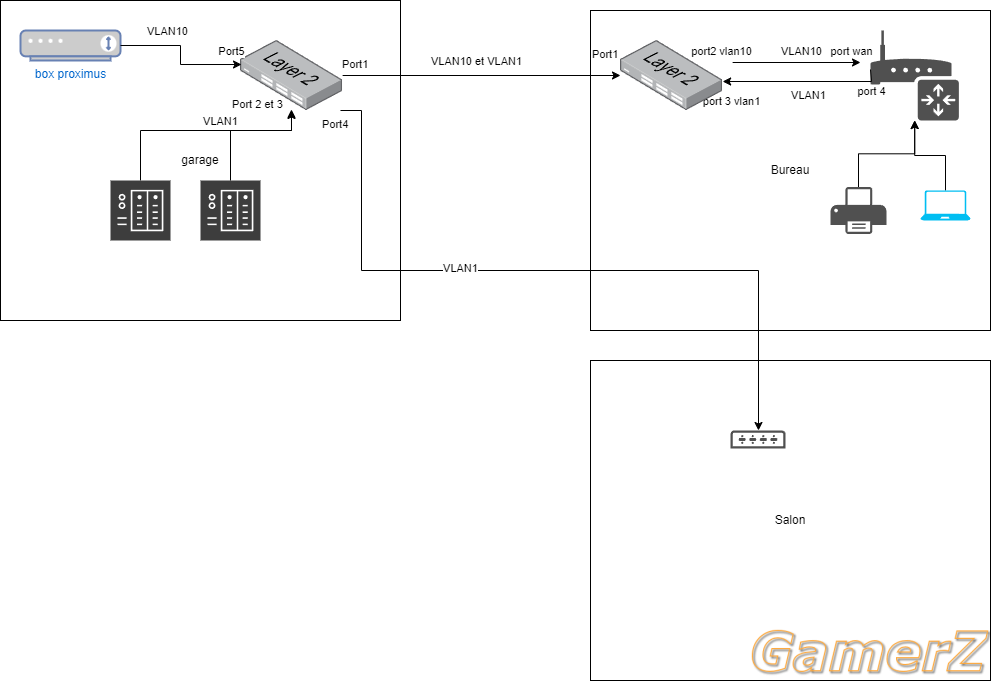

@FoX si t'as besoin d'un coup de main, n'hésite pas. En attendant, voici une maj du schéma dispo en fichier draw.io
Voir la pièce jointe 109673
Cliquez pour agrandir...
tu fais tes schèma avec quoi ? je confirme que les vlans c'est simple à mettre en place et pratique

je précise sur cisco c'est relativement simple en cli

1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
..je teste deux configurations:

1ère solution qui me semble respecter le dernier schéma:

  • Switch du garage:

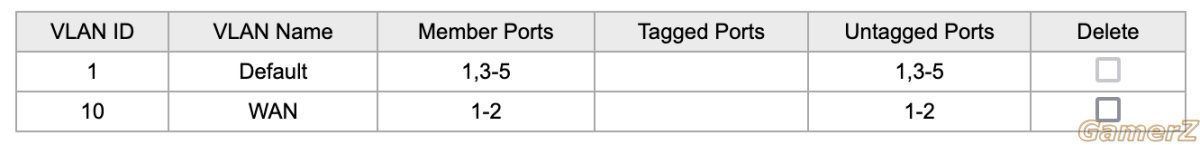

    switch garage fail.png
  • Switch du bureau:

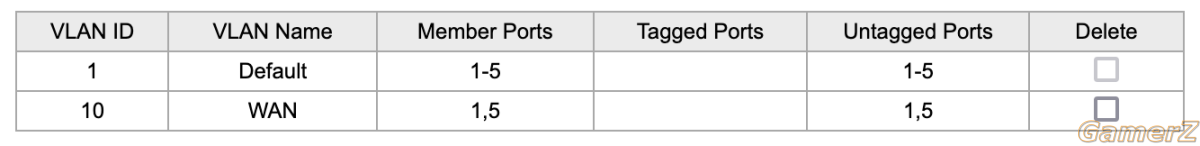

    swich bureau fail.png
  • résultat linksys: FAIL: pas connecté à internet...

2ème solution, sans sortir le port 5 du garage du VLAN1 et sans sortir aussi le port 2 du bureau du VLAN1:

  • Switch du garage:

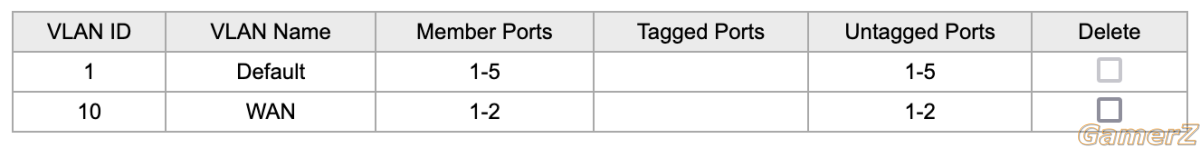

    Capture d’écran 2024-02-12 à 09.01.35.png
  • Switch du bureau:

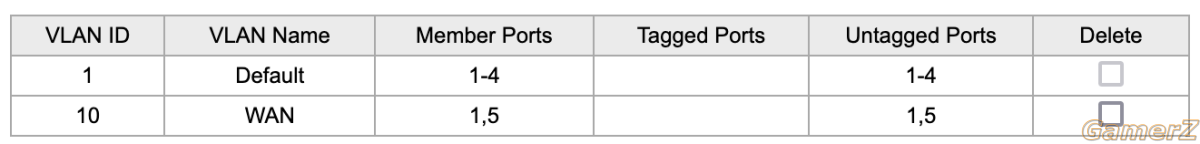

    Capture d’écran 2024-02-12 à 09.02.15.png

..et le résultat est actuellement sur le Linksys:

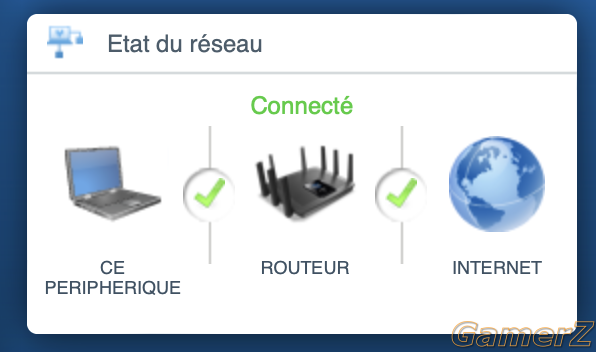

Capture d’écran 2024-02-12 à 09.03.01.png


Je n'y comprends rien... o_O :pfiou:

Dernière édition:
1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
..avec la configuration 2, je viens de me rendre compte que les ports 2-3-4 du switch du garage sont bien accessibles depuis mon ordi (wifi), mais ce qui y est connecté (le switch du salon non manageable avec l'AppleTV par exemple ou l'XBOX) n'a pas accès à internet... :confused:
Une idée de l'origine du problème et de la correction à effectuer..? :oops:

1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
Je dois activer des ports en Untagged/Tagged?
il y a aussi un PVID à attribuer? :confused:

1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
..PUT**N! :cool: J'y suis arrivé!
J'y était depuis hier soir et encore toute cette journée... Je ne compte plus les redémarrages et reset des appareils qui ne se voyaient plus à force d'essayer... J'ai à peine dormi 3h mais j'y suis arrivé BORD*L! :D

La solution que j'ai trouvée réside dans la création de 3 VLAN en lieu et place de 2...

Pour la postérité, je poste les configurations ici, ça pourrait peut-être aider quelqu'un un jour :rolleyes::

  • pour rappel le schéma reprenant les ports utilisés:

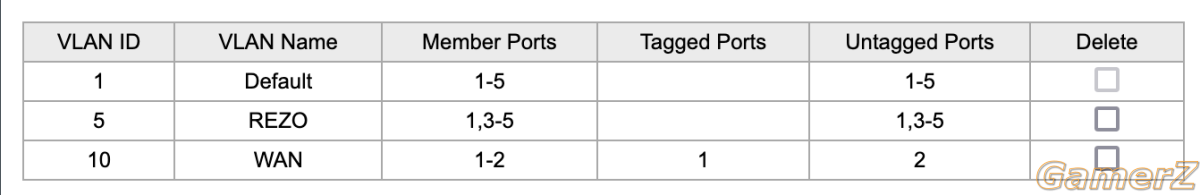

  • la configuration du switch du bureau:

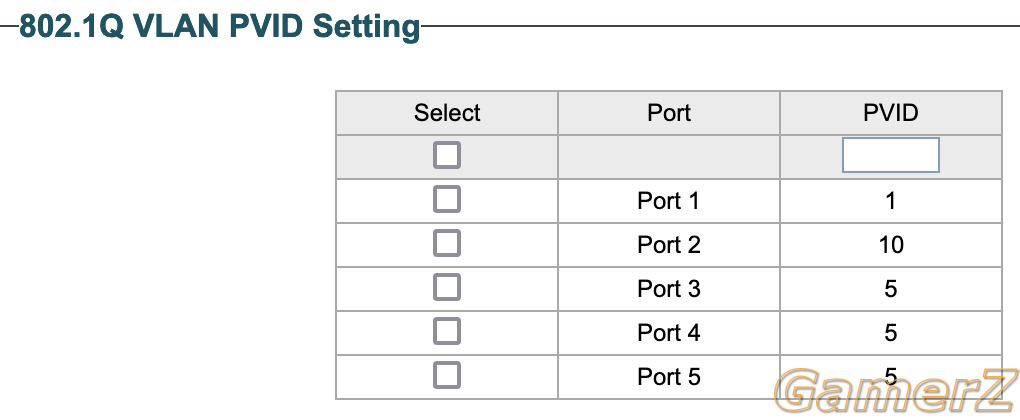

    Capture d’écran 2024-02-12 à 14.00.50.png

    et
    Capture d’écran 2024-02-12 à 14.02.28.png

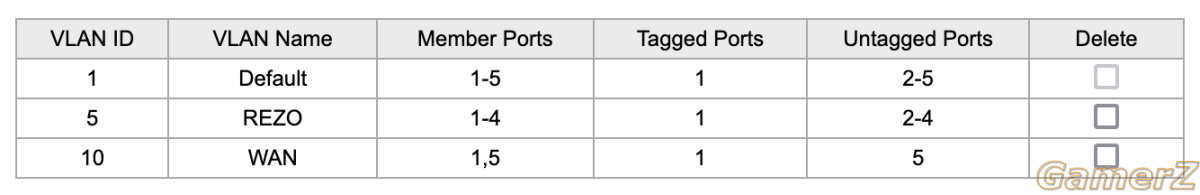

  • la configuration du switch du garage:

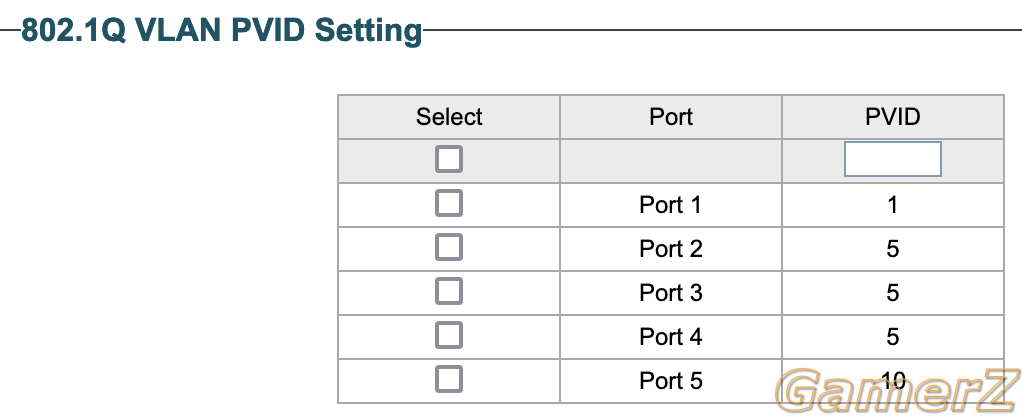

    Capture d’écran 2024-02-12 à 14.03.08.png

    et
    Capture d’écran 2024-02-12 à 14.03.17.png

gregsting

gregsting

Chat!
A quoi sert ton VLAN 5 du coup? On le voit pas sur le schéma

1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
Il permet au routeur de voir tout le monde d’un coup… si j’ai bien compris ce que j’ai tenté de faire.. :D

  • Haha
Les réactions: titoum
tomdom

tomdom

⭐SPACE❤️SHERIFF⭐
Félicitations le principal c'est que ce fonctionne. N'oublions pas que c'est aussi un métier d'administrer et configurer un réseau. Un peu dur pour les amateurs :cool:

  • J'aime
Les réactions: FoX
gwen

gwen

Sitegeek.fr
tomdom a dit:
Félicitations le principal c'est que ce fonctionne. N'oublions pas que c'est aussi un métier d'administrer et configurer un réseau. Un peu dur pour les amateurs :cool:
Cliquez pour agrandir...
Dicton de bricoleur ça et non pas d'accord :cool:

Joon

Joon

Squadeur.
Yes, bien jouée!
On sent que t'as testé plein de truc :D

ça marche parce que en gros, tu as fais la configuration du vlan5 comme il fallait, pas celle du 1.
Si le cœur t'en dis pour être propre, tu peux recopier ta configuration du VLAN 5 pour le VLAN1 et tu pourras supprimer ton VLAN5 ensuite.

C'est vrai que j'ai complètement oublié de t'expliquer la notion de "tagged" et "untagged".
Cela signifie que switch
  • envois : tagged, quand un appareil arrive à comprendre cette trame, comme un switch
  • n'envoie pas la trame du VLAN: untagged, pour les appareils ne comprenant pas le VLAN, comme un ordi ou un routeur sur le port wan). Le switch "converti" le VLAN en VLAN par défaut
Donc pour que ça marche avec VLAN, il te faut "tag" le lien entre le switch du garage et du bureau.
  • port 1 des deux switchs doivent avoir le untagged sur le défaut VLAN et le tagged sur le VLAN 10
  • Port 2 du switch de bureau doit avec le VLAN untagged 10 pour le câble qui va vers le wan du linksys
  • Port 3 du switch du bureau doit avec le VLAN untagged 1 pour le câble qui va vers le lan du linksys
  • Port 4 et 5 du switch du bureau, pareil
  • Port 2 a 4 du switch du garage doivent être en untagged uniquement sur le VLAN1
  • Port 5 du switch du garage doit être en untagged du VLAN10 vers le modem Proximus

Digitql

Digitql

Pain saucisse
Joon a dit:
Yes, bien jouée!
On sent que t'as testé plein de truc :D

ça marche parce que en gros, tu as fais la configuration du vlan5 comme il fallait, pas celle du 1.
Si le cœur t'en dis pour être propre, tu peux recopier ta configuration du VLAN 5 pour le VLAN1 et tu pourras supprimer ton VLAN5 ensuite.

C'est vrai que j'ai complètement oublié de t'expliquer la notion de "tagged" et "untagged".
Cela signifie que switch
  • envois : tagged, quand un appareil arrive à comprendre cette trame, comme un switch
  • n'envoie pas la trame du VLAN: untagged, pour les appareils ne comprenant pas le VLAN, comme un ordi ou un routeur sur le port wan). Le switch "converti" le VLAN en VLAN par défaut
Donc pour que ça marche avec VLAN, il te faut "tag" le lien entre le switch du garage et du bureau.
  • port 1 des deux switchs doivent avoir le untagged sur le défaut VLAN et le tagged sur le VLAN 10
  • Port 2 du switch de bureau doit avec le VLAN untagged 10 pour le câble qui va vers le wan du linksys
  • Port 3 du switch du bureau doit avec le VLAN untagged 1 pour le câble qui va vers le lan du linksys
  • Port 4 et 5 du switch du bureau, pareil
  • Port 2 a 4 du switch du garage doivent être en untagged uniquement sur le VLAN1
  • Port 5 du switch du garage doit être en untagged du VLAN10 vers le modem Proximus
Cliquez pour agrandir...
Rien d'insurmontable
