Ryzen : Configuration de la RAM

frankletank a dit:

Si quelqu'un à une idée (j'essaye plein de choses depuis 1 semaine sans succés) , depuis que je suis en 4DIMM au lieu de 2DIMM j'ai du mal à stabiliser mes rams (du moins sur testmem5 , en jeux j'ai pas de crash)

vsoc :1,140v avec uncore
vdimm :1,39v (aida report 1,41v)
VDDG CCD & IOD : 1,04v manuel
CLDO VDDP : 0,920v manuel

Timing : voir screenshot. (TRFC2 et 4 en auto, plein de formules sur le net, je ne comprend pas trop ce que je dois mettre et de ce que j'ai compris les ryzen n'utilise pas trop ces valeurs ? )

Cliquez pour agrandir...

VDDP tu le laisses sur AUTO, ça devrait être 0.9002V.

VDDG, idem tu peux laisser sur auto. (en auto ça devrait être 0.9976V) (sauf si tu as déjà tester et que ça crash avec le fclk a 1900 mais j'en doute)

Le Vsoc, tu peux tester an auto ou mettre 1.125V. (mais tu dois mettre le LLC (load line calibration) du vsoc sur high dans les 2 cas)
Le LLC se trouve dans un sous menu tout en bas des voltages principaux (là où tu changes le voltage du soc et de la ram)


Les timings de ta ram sont pas bon. (j'ai calculé & check avec ton profile XMP)

tRRDS = 6
tRRDL = 8
tFAW = 24
tWR = 14 (ou 16, le tWR est sensé être le double du tRTP)

Voilà le minimum recommandé pour ces 4 paramètres pour TA ram (@3800mhz+).

--

tRFC = 304
tRFC2 =226
tRFC4 = 139
(tu auras 160.0000ns @3800mhz au lieu de tes 191.5789ns actuel)

Le voltage de la ram tu dois mettre 1.40v minimum dans le bios.

Pourquoi l'avoir baissé a 1.39v alors que tam est prévue pour fonctionner a 1.40V minimum avec le profile xmp ?
Surtout que 3800C16 optimisé c'est bien plus rapide que le profile xmp par défaut a 4266C19, ça n'a pas de sens de diminuer le voltage : p (et c'est totalement safe jusqu’à 1.50V pour la B die, ce que tu as)


Tu peux déjà check comme ça.


Sinon met le tRDWR sur 8 et le tWRRD sur 4.

Le plus opti pour tes ram en 4*8GB, en fonction de si ça boot ou pas :

tRDWR/tWRRD

8/4
9/1 (ça peut ne pas boot)

9/3, c'est toi qui l'a mis manuellement ou c'est la CM qui fait n'imp (ça arrive souvent) ? (sinon tu laisses la CM gérer et tu les mets sur auto)

8/3 ça pouvait être correcte mais 9/3, non.


En dernier tu peux test :

RttWR sur RZQ/3 et RttPark sur RZQ/1.

Le plus opti pour 4*8GB en général c'est :

Un grand Merci Goforce, je m'étais basé sur calculator, j'avais mis vdimm à 1,39v car aida rapporte plus que les 1,390v (erreur de la sonde alors). Je test ça cette PM et reviens pour feedback. merci encore pour toutes les explications !

Edit : Comment tu calcul le TRFC 2 et 4 ? pour le tRDWR/tWRRD je vais d'abord tester 8/4 et tWr à 16 si il doit être le double du tRTP.

Edit2 : correction aussi du tRC à 50 au lieu de 48. Je vais lancer testmem5 Edit : j'ai remis 48 pour respecter la réglé : trc = tras + trp

Edit3 : pas encore stable sous testmem5 mais l'erreur vient aprés 30 min. Je vais tester un voltage plus haut 1,410v

Edit4 : dés que je depasse 1,4v , les erreurs viennent plus vite sur testmem.

Édit5 : pas encore stable, prochain test avec vsoc à 1,1v. Encore après je testerai sans GDM mais en cmd2t, Goforce, ton avis sur le gdm1t vs gdmoff2t ? (Crash aussi en 2t gdm off)

Édit6: vsoc 1,1v crash rapide. J'essaye en auto (1,2v) ça chauffe... et plantage encore..

Installation faite, sur un WD SN850 avec une carte mère B550 AORUS Pro v2 sur le BIOS F14e fonctionnant avec l'agesa ComboV2 1.2.0.4 A
Et un 5800X
Tout semble bien fonctionner et je copie de mon ancien SSD vers le nouveau à 3,6 Go/s

On est loin du sata

Ce qui est marrant aussi c'est que la plupart de mes serveurs bien bien costaud arrive à peine à cette vitesse

Joon a dit:

Installation faite, sur un WD SN850 avec une carte mère B550 AORUS Pro v2 sur le BIOS F14e fonctionnant avec l'agesa ComboV2 1.2.0.4 A
Et un 5800X
Tout semble bien fonctionner et je copie de mon ancien SSD vers le nouveau à 3,6 Go/s

Cliquez pour agrandir...

Pas sûr d'avoir compris. Qu'as-tu dû installer pour atteindre ces débits ?

brussli a dit:

Pas sûr d'avoir compris. Qu'as-tu dû installer pour atteindre ces débits ?

Cliquez pour agrandir...

Il a installer Windows 11 (page précédente)

frankletank a dit:

Un grand Merci Goforce, je m'étais basé sur calculator, j'avais mis vdimm à 1,39v car aida rapporte plus que les 1,390v (erreur de la sonde alors). Je test ça cette PM et reviens pour feedback. merci encore pour toutes les explications !

Edit : Comment tu calcul le TRFC 2 et 4 ? pour le tRDWR/tWRRD je vais d'abord tester 8/4 et tWr à 16 si il doit être le double du tRTP.

Edit2 : correction aussi du tRC à 50 au lieu de 48. Je vais lancer testmem5 Edit : j'ai remis 48 pour respecter la réglé : trc = tras + trp

Edit3 : pas encore stable sous testmem5 mais l'erreur vient aprés 30 min. Je vais tester un voltage plus haut 1,410v

Edit4 : dés que je depasse 1,4v , les erreurs viennent plus vite sur testmem.

Édit5 : pas encore stable, prochain test avec vsoc à 1,1v. Encore après je testerai sans GDM mais en cmd2t, Goforce, ton avis sur le gdm1t vs gdmoff2t ? (Crash aussi en 2t gdm off)

Édit6: vsoc 1,1v crash rapide. J'essaye en auto (1,2v) ça chauffe... et plantage encore..

Cliquez pour agrandir...

C'était quoi les réglages de ton "edit3" ?
Pour le vsoc garde ce que tu avais si c'était + stable.

Sinon si la ram s'approche de 50°, ça peut causer des erreurs après x minutes, check avec hwinfo64 la température des dimm. (si c'est ça ce n'est pas très grave)

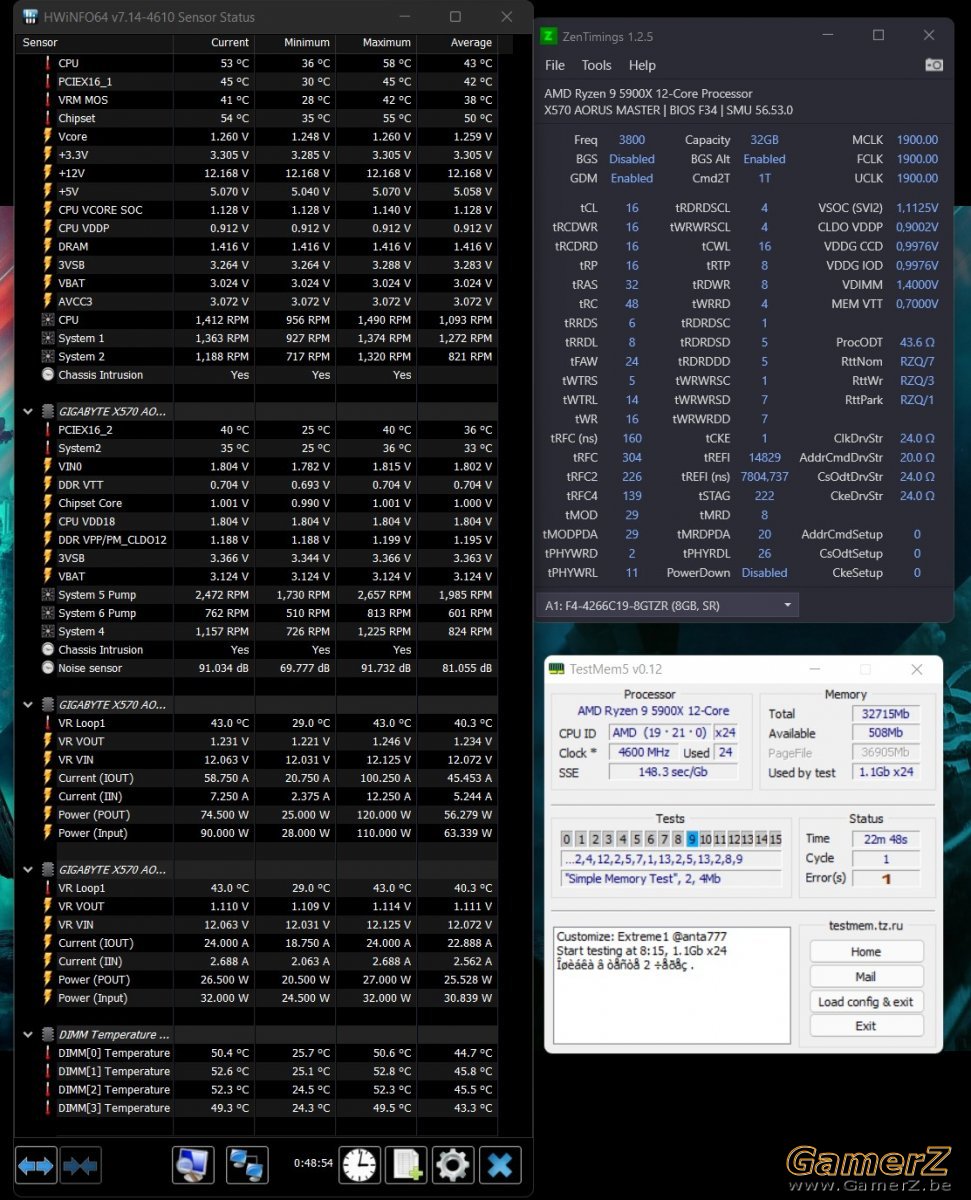

Tu as bien le TM5 avec les 15 test comme ceci ? :



C'est quoi les erreurs au bout de 30 minutes ? (quels tests en ont ?)

Sinon le GDM off 2T fonctionne sur peu de ram, c'est GDM on 1T qu'il faut utiliser, voir GDM on 2T.



Pour calculer le tRFC :

tRFC = (((((tRC/(MHZ/2))*1000)*(tCL/2))*(MHZ/2000)))
ex. :
(48/(3800/2))*1000 = 25,26315789473684
25,26315789473684*8 = 202,1052631578947
202,1052631578947*1.9 = 384

tRFC2 = (tRFC/1,346)
ex. :
384/1.346 = 285 (il faut arrondir)

tRFC3 = (tRFC/2,1875)
ex. :
384/2.1875 = 176 (il faut arrondir)

En sachant que pour que ce soit opti, le tRFC doit être un multiple de ((tCL/2)+2), ((tCL/2)+1), (tCL/2), ((tCL/2)-1), ((tCL/2)-2) et ou un multiple du tRC.

Pour calculer la latence en ns : time (ns) = tRFC * 2000 / DataRate(mhz)
ex. :
(384*2000)/3800 = 202,105263ns


Un petit tableau avec les latences sans décimale et les tRFC correspondant. (les profiles xmp utilisent 99.99% du temps, 350ns)

La ram b die peut 99% du temps faire 180ns et pas mal peuvent faire 160-150ns.

Tu pourrais reprendre ce que tu as fais dans l'edit 3 et mettre ça en tRFC (c'est bien un multiple de (tCL/2)) :

tRFC = 384
tRFC2 = 285
tRFC4 = 176

C'est le plus rapide et safe pour ta ram et c'est parfait avec un tRC de 48.

Sinon le plus safe c'est : (toujours avec un tRC de 48 )

tRFC = 480
tRFC2 = 357
tRFC4 = 219

Merci Goforce, bien plus clair pour moi avec le tRFC , j'ai vu que tu fais testmem5 avec le profil usmus_v3, je te confirme que c'est stable avec les settings de ton précédent post . C'est avec le profil antta777 exttreme que j'ai mes erreurs (2 et 6) et comme tu la prédit c'est les DIMM qui monte à plus de 50 degrés. Du coup je me demande pour améliorer ce refroidissement c'est mieux de changer de boitier ? ou de prendre un fan du style Kingston HyperX Fan ? Merci pour tout !

Pour la température de la ram, augmenter le tRFC pourrait corriger le problème. (genre 384 ou 480)

Effectivement les erreurs semblent être liée à la température, la B die est sensible à la chaleur dés ~50°, ça n'arrive pas sur le profile XMP grâce au tRFC très élevé, entre autre : p (+ la ram à des timings rapide, + elle est sensible à la chaleur, c'est en partie pour cette raison que les meilleurs kits sont très cher)

La "seul" solution rapide c'est d'acheter ceci : https://www.corsair.com/fr/fr/Catégories/Produits/Accessoires-|-Pièces/Ventilateur-RGB-pour-Dominator-Platinum-Airflow/p/CMDAF2

C'est ce que j'ai et ça fonctionne très bien. (j'ai mis les fans a 70% et ça réduit la température de 10°+, même en été)

Kingston et gskills ont aussi release un système similaire par le passer mais ce n'est plus commercialiser normalement.


Ou alors "bricoler" qqch et pointer un ventilateur vers la ram (ça peut être + efficace mais + chiant à mettre en place, genre suspendre un ventilateur devant les 4 dimms ; o )


Avec un WC custom, la meilleur solution (surtout la seule) et très cher :

https://www.ekwb.com/shop/ek-ram-monarch-x4-nickel
https://www.ekwb.com/shop/ek-ram-monarch-module-black-2pcs (il faut en acheter 2 avec 4 dimm)


Sinon en WC AIO il y a la solution de thermaltake mais ça oblige à acheter les ram thermaltake compatible (RA24D408GX2-4400C19A par ex.) (qui sont excellente ceci dit)... https://fr.thermaltake.com/floe-rc360-cpu-memory-aio-liquid-cooler.html

Et même si cet AIO est très bon, c'est loin d'être le meilleur.

Je comprends pas comment un constructeur ne commercialise pas un meilleur systeme pour refroidir la ram :/

Le système de corsair fonctionne très bien mais ça date de plusieurs années ...

Un meilleur boitier avec un meilleur flux pourra aider mais la meilleur solution reste un refroidissement directe de la ram.

Merci je vais voir entre le corsair (plus facile) ou mettre un fan en direct mais je vois mal comment faire. Idéalement je voudrais garder le trfc 304 pour les meilleurs perf.

Edit : Encore merci Goforce, avec le corsair fan , je ne depasse pas les 47 degrés. Systeme enfin stable , j'ai même validé le vsoc à 1,075v et passage en F35e bios (mais VDDG CCD et IOD manuel en 1.0v)

Hey hey!

Je compte passer assez rapidement sur un Ryzen 5 5600X (j’ai actuellement un Ryzen 5 2600X).

Ma ram actuelle est de la ram G.Skill dont le modèle exacte (certifié QVL avec ma carte mère) et les caractéristiques exactes sont :

F4-2933C16D-16GTZRX
Trident Z RGB (For AMD)
DDR4-2933MHz CL16-16-16-36 1.35V
16GB (2x8GB)

De plus, d’après CPU-Z, le fournisseur de la ram est Samsung.
Je suis donc actuellement en profil XMP depuis le début.

J’ai une carte mère Gigabyte B450 Aorus Pro. Le Bios sera à jour pour le 5600X.

Est-ce possible de passer la ram relativement simplement à 3200 MHz pour au moins être aux recommandations d’AMD pour les Ryzen 5000?

En fait, j’aimerais passer la ram à 16-18-18-38 @3200 MHz au lieu de 16-16-16-36 @2933 MHz.

Car, de base, je voulais passer sur ce kit (certifié QVL pour ma carte mère) :
https://www.gskill.com/product/165/326/1562838776/F4-3200C16D-16GTZN-Overview

Mais je me dis que vu que les timings sont mois serrés, ma ram pourrait faire pareil…

Qu’en dites-vous? Ça a l’air envisageable ou trop difficile vu le matos?

D’avance merci!

J'ai fais exactement la même chose avec mon ancienne ram, ça passait crème, pas au delà.

Joon a dit:

J'ai fais exactement la même chose avec mon ancienne ram, ça passait crème, pas au delà.

Cliquez pour agrandir...

Tu avais le même modèle de ram?
Du coup, dans le bios, tu règles ça comment? J’ai déjà check pas mal de tutos, mais il y a des zones d’ombres comme le chiffre après les 16-16-16-36 (je crois que moi c’est 52 actuellement).

100% des ram samsung que j'ai testé, atteignaient 3600mhz (C14-C18 ) sans aucun problème avec 1.45V grand max.

Pour tester la ram, il faut le faire avec TM5 ou éventuellement le bench intégré à Ryzen DRAM Calculator. (30min est un minimum, perso je fais des testes de 3h minimum)

Tiens j'ai testé ta ram avec ton profile XMP sur DRAM CfR :

3200C16@1.38V et GDM off.

Fast

3200C16@1.36V et GDM on.

Safe

(La cm j'ai laissé X570 mais aucune différence)

Tu peux tester le profil fast pour voir si ça fonctionne

Edit : ne change pas le tRDWR et tWRRD, laisse en auto pour commencer.

Goforce a dit:

100% des ram samsung que j'ai testé, atteignaient 3600mhz (C14-C18 ) sans aucun problème avec 1.45V grand max.

Pour tester la ram, il faut le faire avec TM5 ou éventuellement le bench intégré à Ryzen DRAM Calculator. (30min est un minimum, perso je fais des testes de 3h minimum)

Tiens j'ai testé ta ram avec ton profile XMP sur DRAM CfR :

3200C16@1.38V et GDM off.

Fast

3200C16@1.36V et GDM on.

Safe

(La cm j'ai laissé X570 mais aucune différence)

Tu peux tester le profil fast pour voir si ça fonctionne

Edit : ne change pas le tRDWR et tWRRD, laisse en auto pour commencer.

Cliquez pour agrandir...

Je vais check ça! Merci.

Mais c’est quoi GDM?

Sinon, dans le bios, je reste en profil XMP ou je passe en manuel?
Ensuite j’imagine qu’il faut que je mette le multiplicateur à 32 pour les 3200 MHz, et les latences principales, j’ai 5 valeurs en auto là qui correspondent au 16-16-16-36 (il y a encore un 16 vu que c’est la lecture et l’écriture qui sont séparés en 2 valeurs distinctes).
Je laisse tout en auto aussi?

Du coup, je passe juste le multiplicateur à 32?

Goforce

Voici le calcul "safe" de ma ram F4-2933C16D-16GTZRX (2x8 ). J'ai juste ouvert le logiciel et cliquer sur Calculate SAFE.



Et voici ce que j'ai dans mon bios :




Du coup, je dois modifier quoi stp? Mon but est juste de pouvoir passer en 3200 MHz quand j'aurais mon 5600X histoire de concorder avec les recommandations minimales d'AMD .

[ KL3R ] a dit:

Je vais check ça! Merci.

Mais c’est quoi GDM?

Sinon, dans le bios, je reste en profil XMP ou je passe en manuel?
Ensuite j’imagine qu’il faut que je mette le multiplicateur à 32 pour les 3200 MHz, et les latences principales, j’ai 5 valeurs en auto là qui correspondent au 16-16-16-36 (il y a encore un 16 vu que c’est la lecture et l’écriture qui sont séparés en 2 valeurs distinctes).
Je laisse tout en auto aussi?

Du coup, je passe juste le multiplicateur à 32?

Cliquez pour agrandir...

GDM = Gear Down Mode, ça doit se trouver sur la même page que les timings dans le bios.

Tu peux tester en changeant juste le multiplicateur a 32 et le voltage, sinon mettre les valeurs sur les screenshots (fast et puis safe, si fast fonctionne pas).

[ KL3R ] a dit:

Goforce

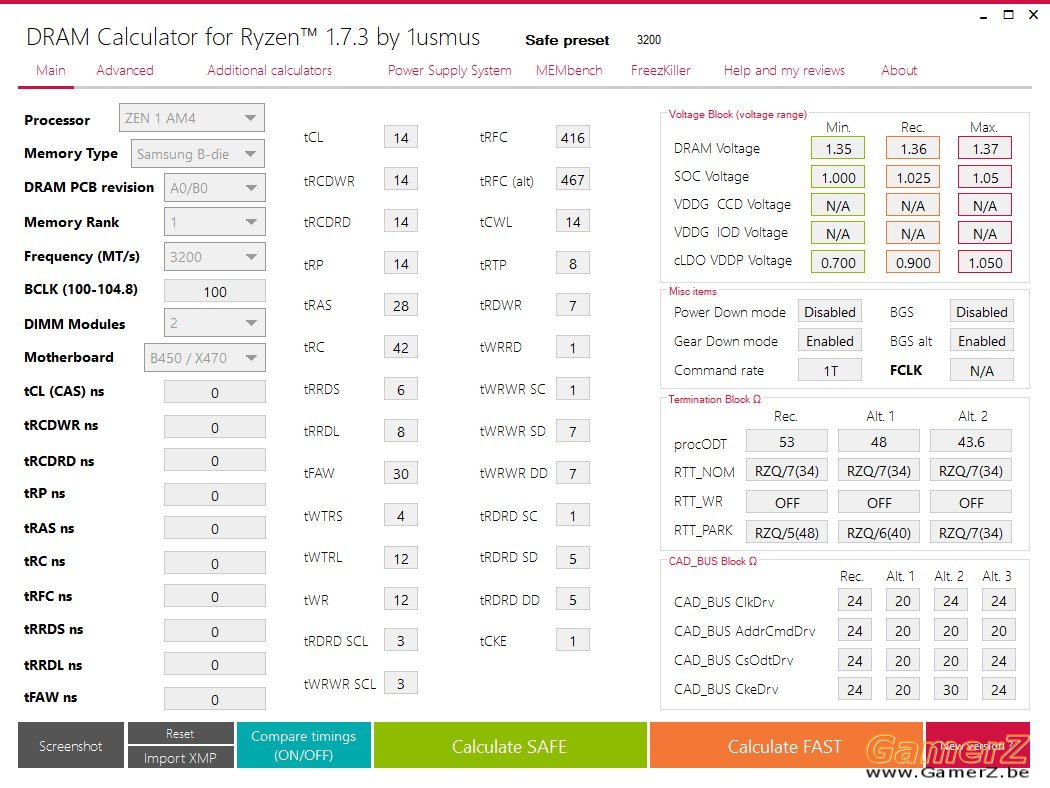

Voici le calcul "safe" de ma ram F4-2933C16D-16GTZRX (2x8 ). J'ai juste ouvert le logiciel et cliquer sur Calculate SAFE.

Voir la pièce jointe 80626

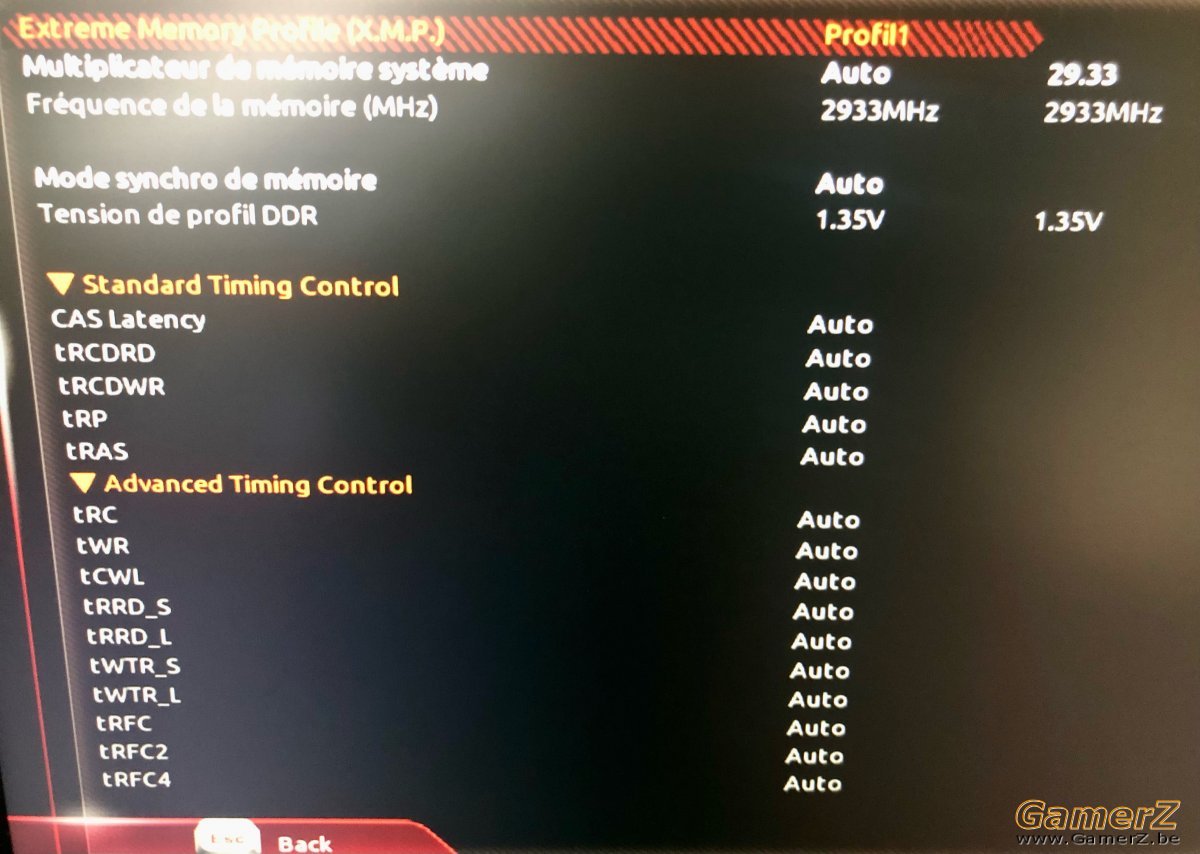

Et voici ce que j'ai dans mon bios :

Voir la pièce jointe 80627


Du coup, je dois modifier quoi stp? Mon but est juste de pouvoir passer en 3200 MHz quand j'aurais mon 5600X histoire de concorder avec les recommandations minimales d'AMD .

Cliquez pour agrandir...

Ça fonctionnera pas les valeurs par défaut (valeurs qui ne sont pas calculée en fonction de ta ram mais en fonction de ce que tu as mis a gauche). (90% de chance que ta ram ne tienne pas 3200C14@1.36V)

C'est mes screenshots qui sont bon, calculé à partir du profil xmp que j'ai extrait de ta ram.

Tu changes les timings sauf tRDWR et tWRRD que tu laisses en AUTO.
Tu changes le multiplicateur, le voltage, le GDM qui doit être sur disabled (fast) ou enabled (safe) et c'est tout.

Goforce a dit:

GDM = Gear Down Mode, ça doit se trouver sur la même page que les timings dans le bios.

Tu peux tester en changeant juste le multiplicateur a 32 et le voltage, sinon mettre les valeurs sur les screenshots (fast et puis safe, si fast fonctionne pas)


Ça fonctionnera pas les valeurs par défaut (valeurs qui ne sont pas calculée en fonction de ta ram mais en fonction de ce que tu as mis a gauche). (90% de chance que ta ram ne tienne pas 3200C14@1.36V)

C'est mes screenshots qui sont bon, calculé à partir du profil xmp que j'ai extrait de ta ram.

Tu changes les timings sauf tRDWR et tWRRD que tu laisses en AUTO.
Tu changes le multiplicateur, le voltage, le GDM qui doit être sur disabled (fast) ou enabled (safe) et c'est tout.

Cliquez pour agrandir...

Thanks!

Par contre, sur ton screen, je vois que tu n’as pas la version X pour la ram à la fin de la référence. D’après G.Skill c’est la version optimisée Ryzen que j’ai, ça change quelque chose?

Donc en résumé, je mets dans mon BIOS le profil XMP, le multiplicateur à 32, la tension à 1,36 (pour safe) et je modifie toutes les valeurs qui sont actuellement en AUTO par celles de ton screen safe (ou fast) sauf les 2 que tu cites en AUTO?
Ensuite, je sauvegarde et je teste quelques heures.

Par contre, je ne trouve pas le GDM dans mon bios (B450 Aorus Pro de Gigabyte) et certaines valeurs n’apparaissent pas dans le tableau comme tRFC2, tRFC4, c’est quoi qu’il faut mettre du coup?

[ KL3R ] a dit:

Thanks!

Par contre, sur ton screen, je vois que tu n’as pas la version X pour la ram à la fin de la référence. D’après G.Skill c’est la version optimisée Ryzen que j’ai, ça change quelque chose?

Donc en résumé, je mets dans mon BIOS le profil XMP, le multiplicateur à 32, la tension à 1,36 (pour safe) et je modifie toutes les valeurs qui sont actuellement en AUTO par celles de ton screen safe (ou fast) sauf les 2 que tu cites en AUTO?
Ensuite, je sauvegarde et je teste quelques heures.

Par contre, je ne trouve pas le GDM dans mon bios (B450 Aorus Pro de Gigabyte).

Cliquez pour agrandir...

Sisi le X est bien là, juste pas visible : p



Sinon oui c'est ça

Le GDM / Gear Down Mode, doit se trouver dans la même page des timings de ram ou alors dans le menu CBS ou AMD OVERCLOCKING (si tu as un des 2 ou les 2)

Après si tu testes le safe en 1er, le GDM est déjà activé par défaut dans le bios (en auto).
