Est-ce bien cette partie que tu mentionne ? Ou j'ai raté une pièce ?

C'est bien de cette partie là que je parlais mais je viens de réaliser mon erreur.

En faite, le tube ptfe part de l'extrudeur et va jusqu'à la buse en passant dans le heatbreak. Dans mon cas, j'ai modifié ma machine et je suis en direct drive donc je n'ai pas de tube ptfe qui part de mon extrudeur puisque ce dernier est directement monté sur mon hotend.


mazdakzar

General Kenobi
C'est bien de cette partie là que je parlais mais je viens de réaliser mon erreur.

En faite, le tube ptfe part de l'extrudeur et va jusqu'à la buse en passant dans le heatbreak. Dans mon cas, j'ai modifié ma machine et je suis en direct drive donc je n'ai pas de tube ptfe qui part de mon extrudeur puisque ce dernier est directement monté sur mon hotend.
Super merci c'est déjà plus claire pour moi, plus qu'a attendre les pièces !


Bhazyl

Elite
Bonjour a tous,

J ai également sauté le pas. Et fait l acquisition d'une ender 3 pro. Le montage c est relativement bien passé.

Par contre j'ai un souci. Au moment de testé les axes, rien a dire pour les axes x et y. Par contre le z me pose problème. Quand je le fais aller à la main pas de souci. Ça monte et ça descend. Mais quand je le fait via le panneau de commande c'est assez capricieux. Ça monte, ça bloque, ça ne fait rien. Ou alors il n'y a que la petite tige sortant du moteur qui bouge.

J'ai vérifié mes câbles, vérifié que la vis n'était pas voilé, vérifié que le moteur tournait bien à vide. Ça donne l impression que quand la vis est dans la "bague" elle accroche et empêche la vis de tourner.

Je vois de tout sur le net. Ce qui ne semble le plus probable ce serait le souci qui peut être régler en imprimant le z spacer motor. Mais je préfère demandé conseils a des gens éclairé.

Merci d'avance,

PS: c est ma seule imprimante.


cyriak

Turn on - Tune in - Drop out
Bonjour a tous,

J ai également sauté le pas. Et fait l acquisition d'une ender 3 pro. Le montage c est relativement bien passé.

Par contre j'ai un souci. Au moment de testé les axes, rien a dire pour les axes x et y. Par contre le z me pose problème. Quand je le fais aller à la main pas de souci. Ça monte et ça descend. Mais quand je le fait via le panneau de commande c'est assez capricieux. Ça monte, ça bloque, ça ne fait rien. Ou alors il n'y a que la petite tige sortant du moteur qui bouge.

J'ai vérifié mes câbles, vérifié que la vis n'était pas voilé, vérifié que le moteur tournait bien à vide. Ça donne l impression que quand la vis est dans la "bague" elle accroche et empêche la vis de tourner.

Je vois de tout sur le net. Ce qui ne semble le plus probable ce serait le souci qui peut être régler en imprimant le z spacer motor. Mais je préfère demandé conseils a des gens éclairé.

Merci d'avance,

PS: c est ma seule imprimante.
Ta visse sans fin n'est peut être pas bien mise dans le coupleur du moteur de l'axe z (le truc rond gris au dessus du moteur avec 2 visses placé verticalement), déserre les 2 visses joue avec l'axe jusqu'a ce qu'il soit bien en place et resserre les vis mais pas a fond.

Vérifie aussi que tes profilé verticaux soient bien fixés correctement, si il y a ne serait ce qu'un léger décalage ça peut foutre la merde et vérifier que le profilé horizontal est bien perpendiculaire, mesure pour être sûr qu'il n'y a pas ne serait-ce qu'un millimètre de décalage.


BLun-

:mrstrange:
On va bientot recevoir notre resine aussi.
Donc si vous avez des projets, pensez a nous et a nos jeunes!


Bhazyl

Elite
Ta visse sans fin n'est peut être pas bien mise dans le coupleur du moteur de l'axe z (le truc rond gris au dessus du moteur avec 2 visses placé verticalement), déserre les 2 visses joue avec l'axe jusqu'a ce qu'il soit bien en place et resserre les vis mais pas a fond.

Vérifie aussi que tes profilé verticaux soient bien fixés correctement, si il y a ne serait ce qu'un léger décalage ça peut foutre la merde et vérifier que le profilé horizontal est bien perpendiculaire, mesure pour être sûr qu'il n'y a pas ne serait-ce qu'un millimètre de décalage.

Merci pour ta réponse. Ça me fait du concret a vérifié. Je vais m'y atteler.


Bhazyl

Elite
Ta visse sans fin n'est peut être pas bien mise dans le coupleur du moteur de l'axe z (le truc rond gris au dessus du moteur avec 2 visses placé verticalement), déserre les 2 visses joue avec l'axe jusqu'a ce qu'il soit bien en place et resserre les vis mais pas a fond.

Vérifie aussi que tes profilé verticaux soient bien fixés correctement, si il y a ne serait ce qu'un léger décalage ça peut foutre la merde et vérifier que le profilé horizontal est bien perpendiculaire, mesure pour être sûr qu'il n'y a pas ne serait-ce qu'un millimètre de décalage.
Salut je reviens vers toi. J ai vérifié tout mes serrages et en effet je n avais pas assez serré les profilé en alu. J'ai également revérifié le coupleur. Après une bonne heure de test cet aprèm c étais réglé. Un grand merci a toi!

  • J'aime
Les réactions: cyriak

mazdakzar

General Kenobi
On va bientot recevoir notre resine aussi.
Donc si vous avez des projets, pensez a nous et a nos jeunes!
Je n'ai pas suivi si vous en avez déjà parlé sorry
Quel genre de projet ? Des fichiers tout prêt à imprimer où des idées à modéliser ?


BLun-

:mrstrange:
On ferait un peu de tout en fait, je sais pas du tout comment qu'est-ce qu'on va demarrer mais avec mon collegue on a fait des portes manettes et les jeunes ont deja peints quelques porte gsm pour mettre dans leur chambre.

On va bientot recevoir notre resine aussi.
Donc si vous avez des projets, pensez a nous et a nos jeunes!
De la résine pour les jeunes, même pas peur :dead:

C'était pas plus safe en FDM ? Il faut porter des gants, aérer, etc... 0chaud de surveiller tout ça.

En FDM je te conseillerais de démarrer par un bench, ou une tour de température, histoire d'expliquer comment on aborde un nouveau filament, comment choisir les meilleurs paramètres et ensuite passer sur du concret


BLun-

:mrstrange:
eux vont préparer leur projet papier, on aura deux machines, une filament et une resine, et c'est nous qu'on fait la resine 'videmment


cyriak

Turn on - Tune in - Drop out
On ferait un peu de tout en fait, je sais pas du tout comment qu'est-ce qu'on va demarrer mais avec mon collegue on a fait des portes manettes et les jeunes ont deja peints quelques porte gsm pour mettre dans leur chambre.
Faire des objet simples avec fusion 360, il y a des licence personnelle gratos, c'est complexe mais c'est tellement puissant qu'on m'ait pas montré ce genre de truc quand j'avais 15ans, et avec ça clairement on peut partir de projet assez simple comme faire une boite, puis partir sur des truc un peu plus compliqué comme une maquette de maison. Trouver un objet à réparer. De la marqueterie, c'est assez cool pour faire des projet multicolore genre panneaux mozaique sans devoir commencer a tripatouiller dans les g-code.

Les lithophanies, difficile de passer à côté une fois qu'on vois ce que ça donne.

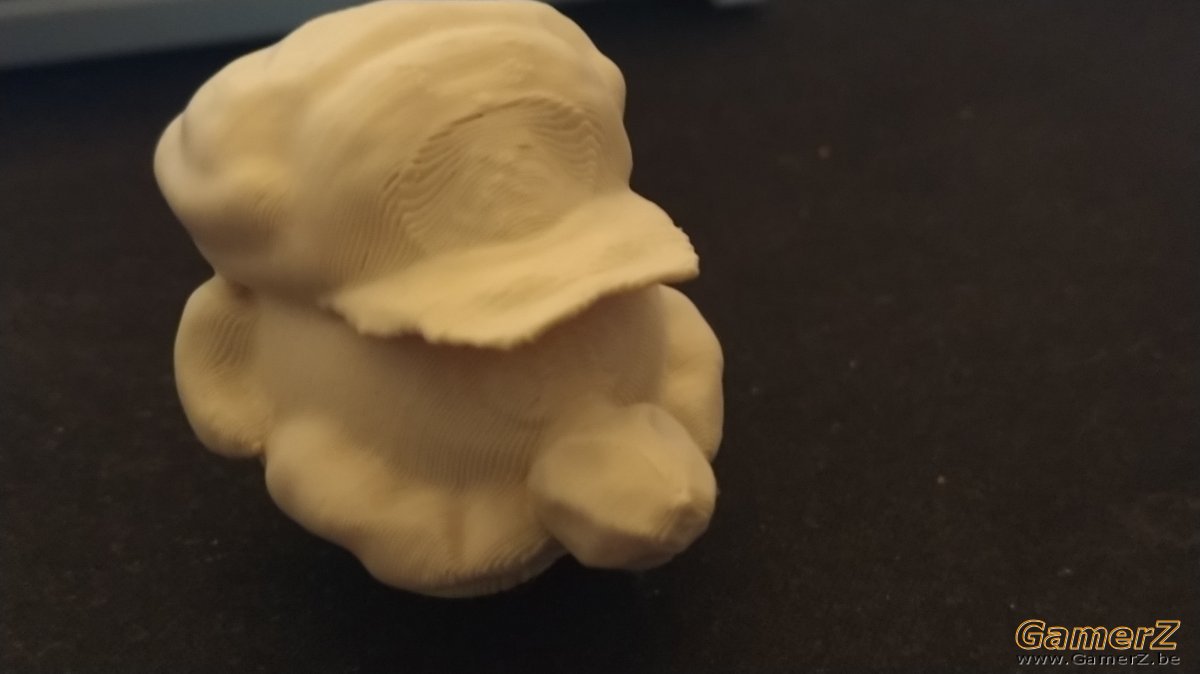

Modéliser des personnages sur zbrush, il y a une version gratos aussi, assez simplifié que pour être abordable. Là aujourd'hui j'ai fait un magnifique mario pourtant j'ai pas de background du tout en graphisme...



La photogrammétrie, bon la ça peut devenir un peu compliqué, pour avoir de bon résultat faut un peu de matos, j'ai pas encore pu tester le truc à fond mais y'a du potentiel, faire des photos d'un truc et l'avoir en 3d ça a quelque chose de magique quand même.... (je crois même que j'vais finalement abandonner ma commande de ma 6800XT pour une nvidia juste pour ça étant donné que meshroom demande des cuda core :colere:)


C'est à peu près ce que j'ai fait pendant ma formation d'initiation à l'impression 3d outre l'aspect vraiment technique qui n'est pas du tout ludique et auquel on est de toute façon confronté à un moment ou un autre...


Franchement bonne chance, à part chopper des modèle tout fait et les imprimer, ce qui n'est pas hyper passionnant pour des activités, rien n'est vraiment très simple...

  • J'aime
Les réactions: BLun-

cyriak

Turn on - Tune in - Drop out
Sinon si vous avez pas peur de bousiller votre matos vous pouvez aussi faire de la musique, j'ai pas encore eu le temps d’apprivoiser ce script midi to gcode, ceux que j'avait généré avaient une sacrée tendance a vouloir jeter mon bloc de chauffe hors de la limite de mes axes :oops:

Avec des tout fait ça va :D


  • J'aime
Les réactions: BLun-
1er
OP
nytro

nytro

WTF Inside
Sinon si vous avez pas peur de bousiller votre matos vous pouvez aussi faire de la musique, j'ai pas encore eu le temps d’apprivoiser ce script midi to gcode, ceux que j'avait généré avaient une sacrée tendance a vouloir jeter mon bloc de chauffe hors de la limite de mes axes :oops:

Avec des tout fait ça va :D

Ça doit chauffer niveau stepper , non ?

Car pour modifier le bruit moteur, il faut faire varier la tension d’alim

1er
OP
nytro

nytro

WTF Inside
Tiens , je me suis offert une nouvelle machine .

J’ai pris une kingroon kp3s.

Mon idée est de l’utiliser comme machine d’appoint et de la laisser d’origine pour imprimer des pièces qui me serviront à bidouiller mes autres machines dont une Am8 que je suis occuper de monter .


cyriak

Turn on - Tune in - Drop out
Ça doit chauffer niveau stepper , non ?

Car pour modifier le bruit moteur, il faut faire varier la tension d’alim
C'est pas recommandé, mais programmer un petit tululululu de zelda à la fin de mes impression, ça tuera pas ma machine je pense xd


Plast'X

☢️ ☢️ ☢️ ☢️ ☢️
Ça doit chauffer niveau stepper , non ?

Car pour modifier le bruit moteur, il faut faire varier la tension d’alim
Ça fonctionne pas avec les cartes ultra silencieuse du coup :p?


cyriak

Turn on - Tune in - Drop out
Ça fonctionne pas avec les cartes ultra silencieuse du coup :p?
normalement j'reçois ma nouvelle cm aujourd'hui, j'ferais une autre vidéo pour comparer :D


Bhazyl

Elite
Bonjour,

Quelqu'un aurait un truc astuce pour niveler correctement et facilement le plateau d'une Ender 3 pro?

J arrive a bouger 3 coins. Mais le 4eme (haut gauche) ne descends pas. Même avec la vis serrée a fond.

Merci d avance.


mazdakzar

General Kenobi
Bhazyl la manivelle ne tourne pas dans le vide par hasard ?
Ou bien peut être voir l'état du ressort, j'ai du les changer chez moi ça tenait pas du tout.

Vérifie aussi si t'as bien mis le ressort, sur l'Ender 3 il y a une cale en plastique qui doit se mettre entre le plateau et le ressort, j'imagine que c'est pareil sur la 3 pro
