Pc laisse échapper du jus (électrique)

untuch a dit:

Après, j ai acheté 15 disjoncteur 20A pour la maison que je rénove, et deux différentiel (30 et 300 mA)
Mais sans connaître la section des fils, jpense pas que ça soit intéressant de recabler. En plus, jvais devrai cracher pour faire une vraie terre...

Cliquez pour agrandir...

Franchement c'est pas la mort a faire so es UN peu débrouillard

Mais je comprends que ce soit chiant

untuch a dit:

Donc le différentiel au cul

Cliquez pour agrandir...

Lis bien ma phrase, c'est au conditionnel, j'ai dit que même si tu avais eu une installation en règle (avec la terre et tout le reste), le disjoncteur différentiel (30 mA) n'arrêterait pas de se déclencher à cause du courant de fuite, ce qui signifie que quelque part dans le circuit il y a une phase qui touche une masse.

untuch a dit:

J ai une terre pour le lave linge/sèche linge (une seule prise, on switch au besoin). La faut que je me bouge le cul pour doubler la prise.
J ai aussi une terre pour lave vaisselle.
Le four aussi.

J ai été testé le piquet de terre avec un électricien et c est clairement pourri: 200 ohms.

Cliquez pour agrandir...

Pour diminuer le potentiel qui ne doit pas excéder 50 Ohms il n'y a pas d'autre solution que de rajouter des piquets.

Kuzco El Lama a dit:

Franchement c'est pas la mort a faire so es UN peu débrouillard

Mais je comprends que ce soit chiant

Cliquez pour agrandir...

Le problème c est que je fais déjà énormément pour ma maison de l autre côté
Quand j aurai fini la partie démolition et "électricité de chantier", jpourrai me charger de changer ça. Mais bon, refaire un tableau à partir de fil de section inconnue, vous êtes sur que ça va ?

eezzy5 a dit:

Pour diminuer le potentiel qui ne doit pas excéder 50 Ohms il n'y a pas d'autre solution que de rajouter des piquets.

Cliquez pour agrandir...

Oui et avoir une section de fil de 16mm2 ça aiderait un peu aussi non ? La compare au 16 que j ai commandé pour l autre maison c est minuscule !

Une terre sans différentiel? Oué, il se peut que tu consommes un max...

untuch a dit:

Le problème c est que je fais déjà énormément pour ma maison de l autre côté
Quand j aurai fini la partie démolition et "électricité de chantier", jpourrai me charger de changer ça. Mais bon, refaire un tableau à partir de fil de section inconnue, vous êtes sur que ça va ?

Cliquez pour agrandir...

Ben tu vois toutes les sections de départ non? Ainsi que celle d'arrivée depuis le compteur vers tgbt ?

Du coup tu peux adapter les calibres des disj en fonction

untuch a dit:

refaire un tableau à partir de fil de section inconnue, vous êtes sur que ça va ?

Cliquez pour agrandir...

J'avais le même cas chez moi.
Vu avec un contrôleur SECT pour avis et placé des 16A pour remplacer les fusibles automatiques de 10A (comme les tiens)

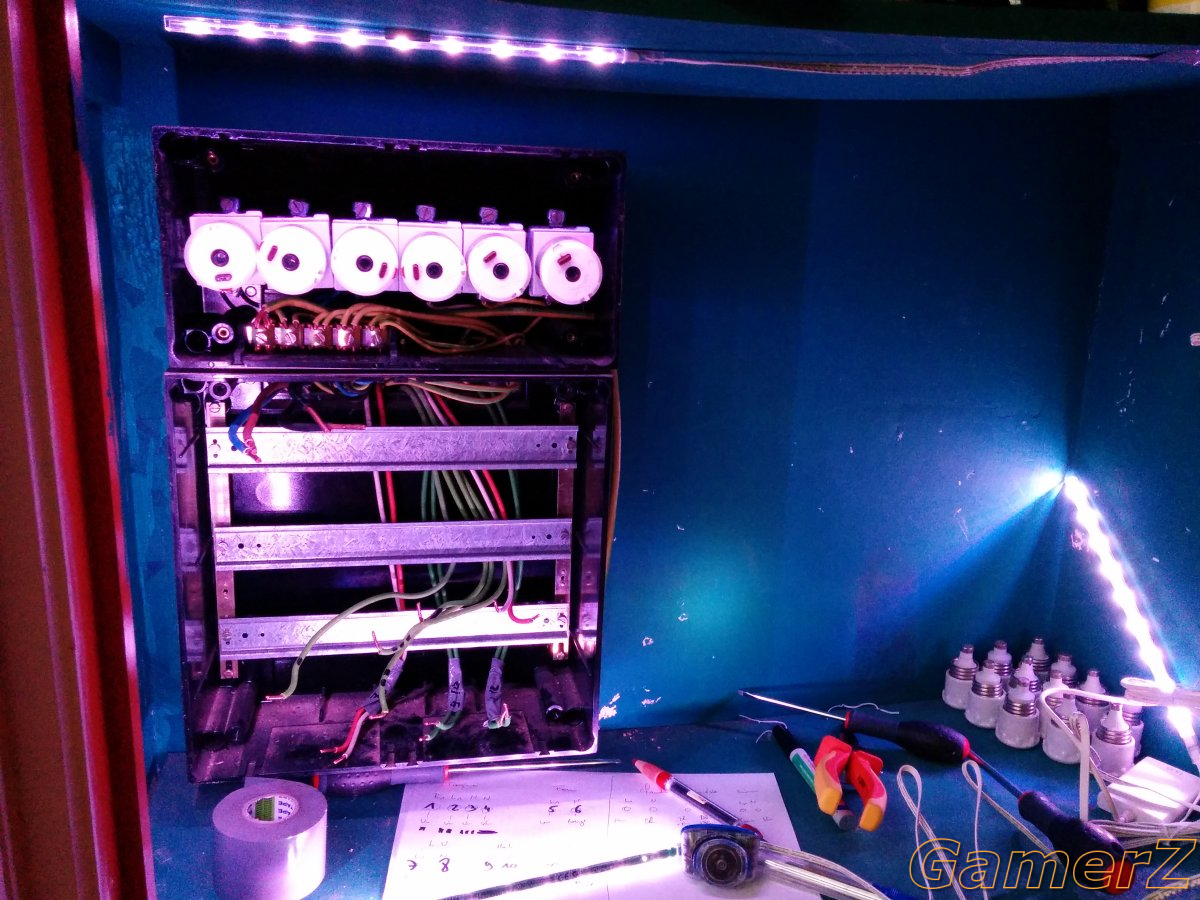

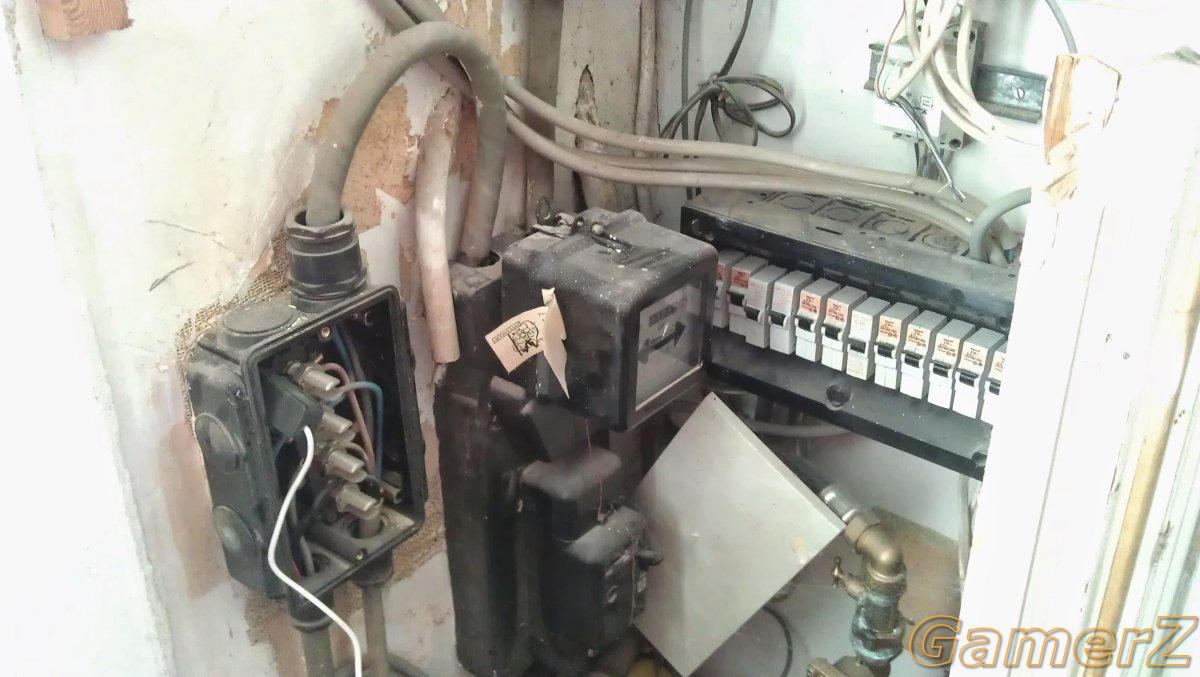

J'avais ça :

et

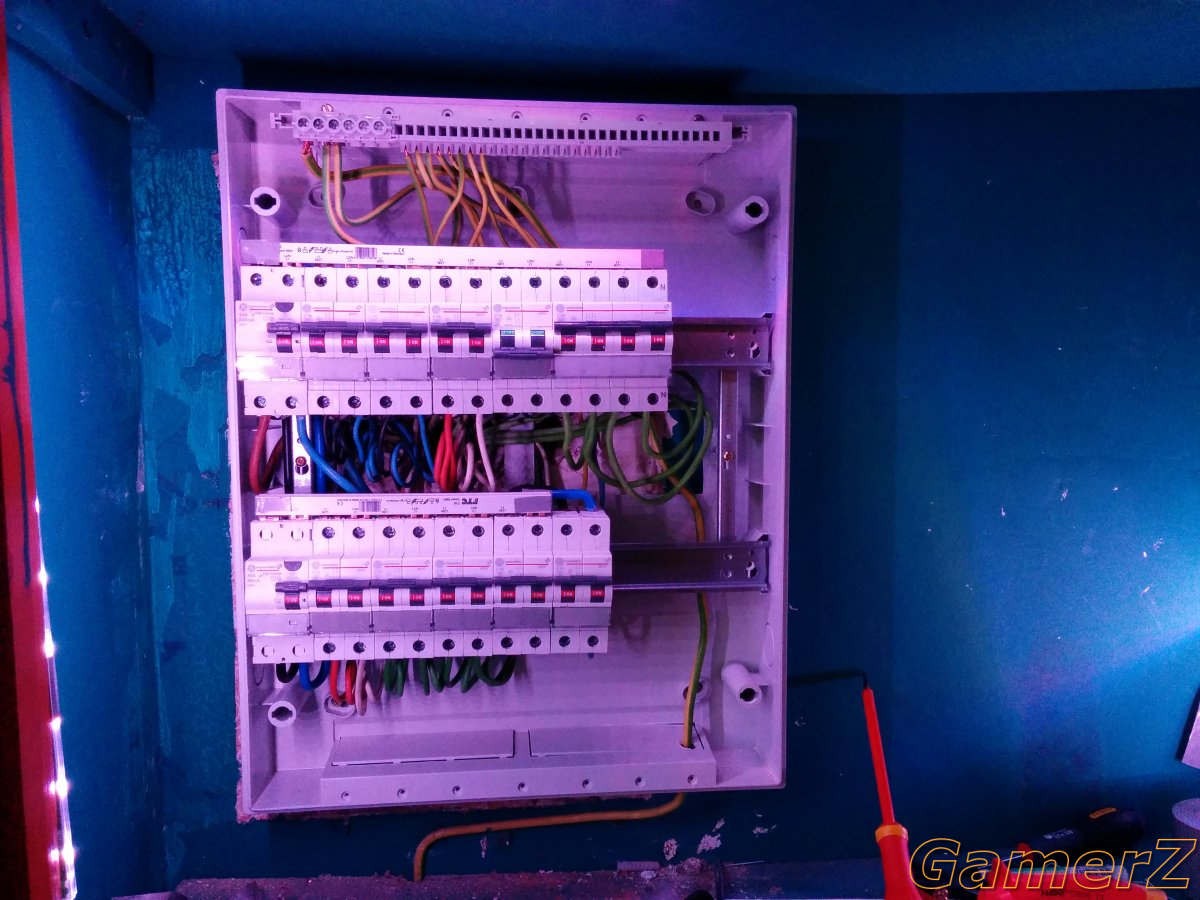

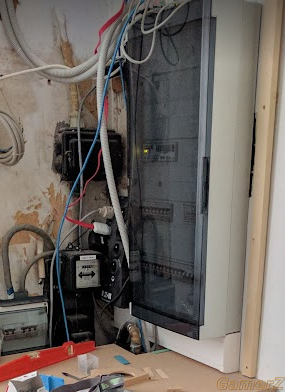

c'est devenu :

et


sur une journée.
pas de photos fini.

Je vais me faire épauler par un électricien de métier pour la partie: Faire du neuf sur de l ancien.
Les prises resteront cependant sans terre... Sauf éventuellement celle qui donne sur l exterieur la ou j ai placé le bureau qui envoie du jus
