instanz
YNWA !!
Ah il y en a un près du foot de mon fils, j'irai voir toute à l'heure
geeko bricolo
ZeD3
J'm'en masse, branlebuse ! 👉👌
Oublie pas ta carte et ton masque, couillon !
Digitql
Pain saucisse
instanz
YNWA !!
Quelle image vous avez de moi
Ça blesse mon petit coeur
Ça blesse mon petit coeur
Mais on t'aime quand même
ZeD3
J'm'en masse, branlebuse ! 👉👌
Fixed
Digitql
Pain saucisse
Signé : rodrigue7973
Azinou
Ancienne LV

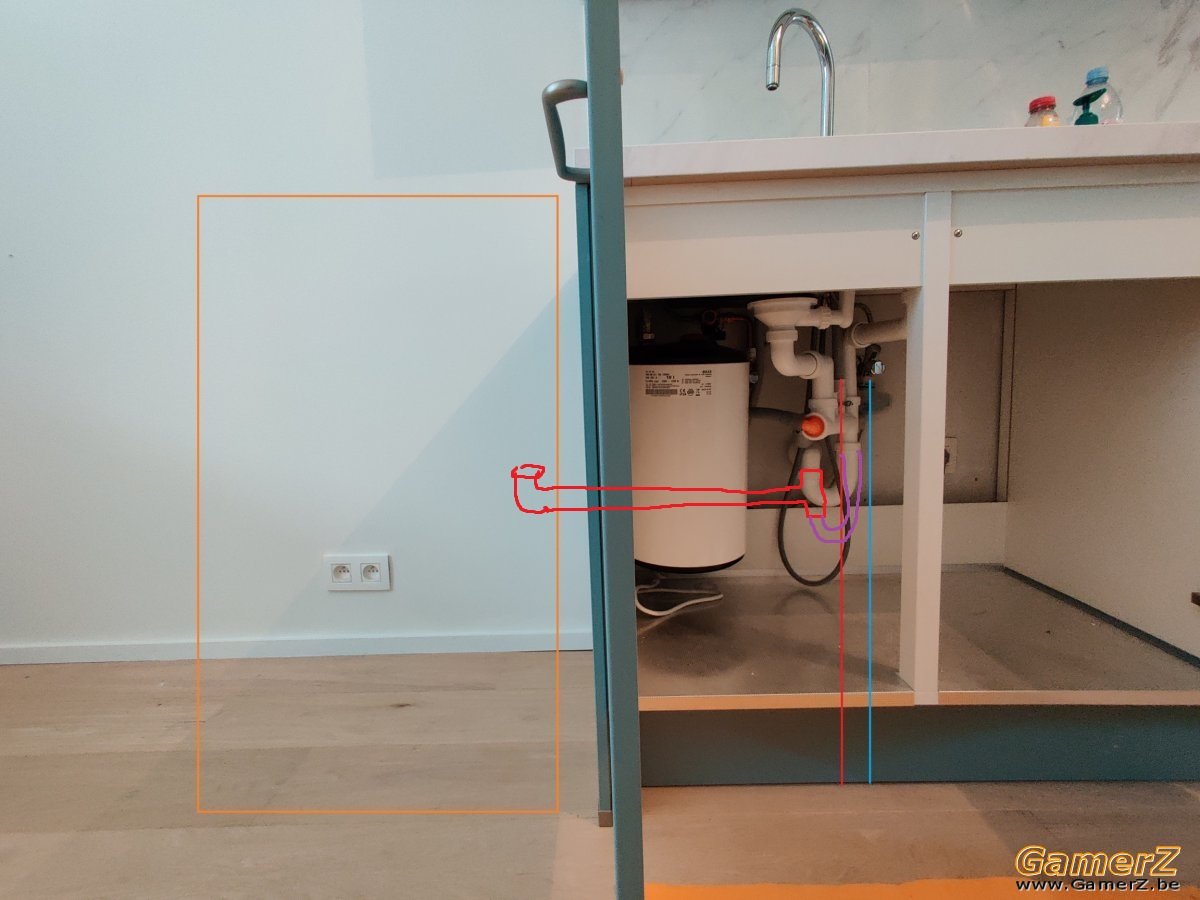

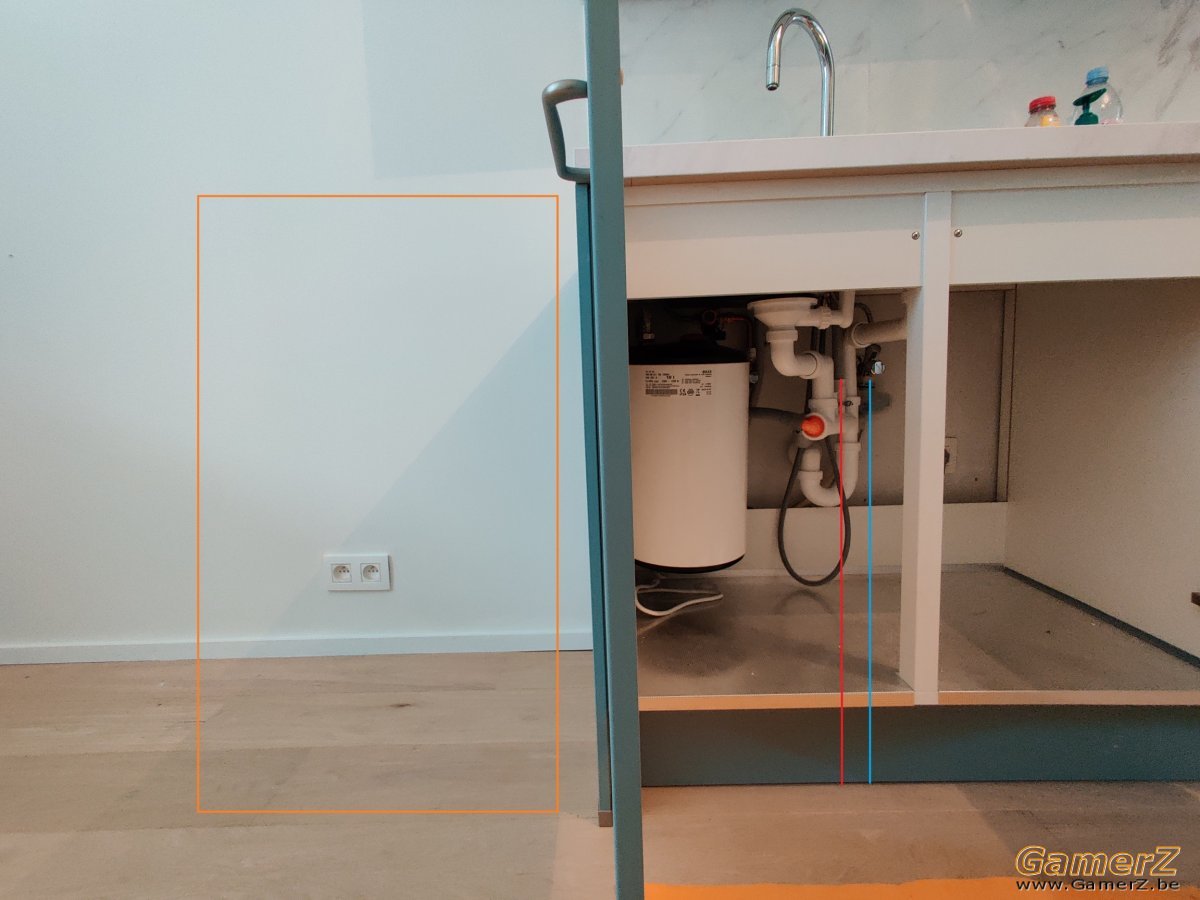

Voici la situation :
En gros, le meuble cuisine s'arrête bien avant le mur afin de soit pouvoir mettre lave-linge+bahut, soit lave-linge+sèche linge.
Le carré orange, c'est la zone qui va accueillir le lave-linge.
Du coup, faudrait que je fasse une ouverture afin de pouvoir connecter tant l'évacuation que l'arrivée, que tu vois au bout de la ligne rouge (évacuation) et au bout de la ligne bleu (arrivée d'eau). Les deux sont à 60cm de hauteur par rapport au niveau du sol.
Du coup, à quelle hauteur percer et où dans la plaque? Sachant qu'il y a le boiler dans le chemin ? Car, j'avais envisagé que deux options sur le latéral, soit je fais au plus près du mur pour être dans la zone de l'espace technique derrière la cuisine (mais je dois faire ultra gaffe à pas laisser partir la machine sur la fin, sinon, je peux dégommer le boiler, et ça risque d'être méga relou pour intervenir sur la tuyauterie) et je peux faire à n'importe quelle hauteur, soit je le fais en avant du boiler (moins de risque de boulette et plus facile pour intervenir même si ça va serpenter un peu), mais du coup, je dois être à mini 15cm du sol, sinon, je dois aussi inclure de percer le fond du meuble.
Et autre question, je fais une ouverture de combien de diamètre ?
Jean Mourad
Le sniper
Change le boiler de place
Azinou
Ancienne LV
Pas possible ça
HAINAUT
La région qui tire la Belgique vers le haut
Tu fais 2 ouvertures dans la zone technique du fond, elle sert à ça. La hauteur, c'est surtout pour l'évacuation qui est importante, évite de faire des montagnes russes avec le tuyau même si c'est une pompe qui expulse. Le diamètre, attend d'avoir la machine pour prendre ce qu'il faut. Après, c'est typiquement le genre de truc qu'on fait quand on a la machine comme ça on la présente et on avise.
Autre point, les gros consommateurs (lave ligne, sèche ligne, lave vaisselle), doivent être sur une ligne électrique dédiée (et derrière le bon différentiel pour le LV). Je vois déjà que tu as 2 prises à cet emplacement, si c'est le seul point du circuit et que tu utilises 1 prise sur 2, pas de soucis, sinon, t'es pas conforme.
Autre point, les gros consommateurs (lave ligne, sèche ligne, lave vaisselle), doivent être sur une ligne électrique dédiée (et derrière le bon différentiel pour le LV). Je vois déjà que tu as 2 prises à cet emplacement, si c'est le seul point du circuit et que tu utilises 1 prise sur 2, pas de soucis, sinon, t'es pas conforme.
Azinou
Ancienne LV
Disons que le fait de percer au fond près du mur dans la zone technique, c'était l'idée que j'avais, mais j'étais pas super à l'aise car c'est moins facile à traiter vu qu'il y a le boiler derrière (du coup, faudra que je fasse bien attention).
Ok, du coup, le mieux pour l'évacuation, c'est que le tuyau, depuis son branchement à la machine tombe au sol, reste au sol, et puis seulement au niveau de l'évacuation, le tuyau peut être courbé mais de préférence au dessus du niveau d'évacuation?
Pour le diamètre, c'est quoi les plus gros diamètre connu ? XD parce que si tu me dis que c'est max 45mm de diamètre (même pour les plus gros des tuyaux d'évac), bah, je pars sur du 50 avec un plus petit au dessus pour l'arrivée
Pour l'arrivée, j'ai moins de souci car, de mémoire, c'est un petit tuyau genre WC, du coup, en tablant sur du 30mm, suis good.Pour les prises, t'inquiète, c'était prévu dans le schéma électrique que ces deux prises soient spécifiquement pour LL et SL
HAINAUT
La région qui tire la Belgique vers le haut
Non je dirais que tu dois percer à la hauteur de l'évacuation comme ça le tuyau monte jusqu'au trou et part direct à la bonne hauteur à travers le meuble.Disons que le fait de percer au fond près du mur dans la zone technique, c'était l'idée que j'avais, mais j'étais pas super à l'aise car c'est moins facile à traiter vu qu'il y a le boiler derrière (du coup, faudra que je fasse bien attention).
Ok, du coup, le mieux pour l'évacuation, c'est que le tuyau, depuis son branchement à la machine tombe au sol, reste au sol, et puis seulement au niveau de l'évacuation, le tuyau peut être courbé mais de préférence au dessus du niveau d'évacuation?
Pour le diamètre, c'est quoi les plus gros diamètre connu ? XD parce que si tu me dis que c'est max 45mm de diamètre (même pour les plus gros des tuyaux d'évac), bah, je pars sur du 50 avec un plus petit au dessus pour l'arrivée
Pour les prises, t'inquiète, c'était prévu dans le schéma électrique que ces deux prises soient spécifiquement pour LL et SL
Attend d'avoir la machine pour voir comment ça se met en place de la meilleure façon sans faire un spaghetti
Mais dans tous les cas, ne t'en fait pas trop, c'est une pompe qui évacue, pas un écoulement naturel. Cherche juste à mettre le moins de contrainte possible sur tes tuyaux.L'arrivée d'eau, fat gaffe, t'as souvent une électrovanne dessus qui est bien grosse :
Pour ton électricité, oui je m'inquiète, LL + SL sur la même plaque, c'est pas bon en théorie. Gros consommateur = 1 ligne dédiée par appareil. Alors soit il a mis 2 lignes séparées derrière la même plaque soit t'es sur la même ligne pour 2 gros consommateurs. Dans tous les cas, ce n'est pas bon, le premier scénario étant facilement corrigeable. Peut-être que je me trompe avec ma règle des gros consommateurs mais les recherches que j'avais fait à l'époque m'avaient ammenées à cette conclusion.
Azinou
Ancienne LV
Woké ! Ben disons, l'idée était que ça soit prêt pour que tout soit installable quand ils viennent livrer, histoire de check direct pour du DOA. Bon, après, c'est sur que je peux faire en étapes, mais bonNon je dirais que tu dois percer à la hauteur de l'évacuation comme ça le tuyau monte jusqu'au trou et part direct à la bonne hauteur à travers le meuble.
Attend d'avoir la machine pour voir comment ça se met en place de la meilleure façon sans faire un spaghetti
L'arrivée d'eau, fat gaffe, t'as souvent une électrovanne dessus qui est bien grosse :
Pour ton électricité, oui je m'inquiète, LL + SL sur la même plaque, c'est pas bon en théorie. Gros consommateur = 1 ligne dédiée par appareil. Alors soit il a mis 2 lignes séparées derrière la même plaque soit t'es sur la même ligne pour 2 gros consommateurs. Dans tous les cas, ce n'est pas bon, le premier scénario étant facilement corrigeable. Peut-être que je me trompe avec ma règle des gros consommateurs mais les recherches que j'avais fait à l'époque m'avaient ammenées à cette conclusion.
'Pour l'électrovanne, normalement, le tuyau est détachable au niveau de la machine no? Enfin, sur ton image, c'est le cas
du coup, en laissant le gros bout à l'intérieur et en faisant passer le petit ? Bon, après, tu me diras, taper deux fois un gros trou dans la zone technique, spas la mort Pour les prises, je comprend pas le souci ? Car j'ai deux prises, et deux disjoncteurs au tableau? C'est le fait qu'au lieu d'avoir un double "chassis" unitaire, j'ai un seul "chassis" double ?
EDIT : Parce que ce que j'avais compris, c'était surtout le point disjoncteur qui était crucial, pas le fait d'avoir une plaque double au lieu de deux plaques unitaires ?
HAINAUT
La région qui tire la Belgique vers le haut
Woké ! Ben disons, l'idée était que ça soit prêt pour que tout soit installable quand ils viennent livrer, histoire de check direct pour du DOA. Bon, après, c'est sur que je peux faire en étapes, mais bon
Pour l'électrovanne, normalement, le tuyau est détachable au niveau de la machine no? Enfin, sur ton image, c'est le cas
Pour les prises, je comprend pas le souci ? Car j'ai deux prises, et deux disjoncteurs au tableau? C'est le fait qu'au lieu d'avoir un double "chassis" unitaire, j'ai un seul "chassis" double ?
EDIT : Parce que ce que j'avais compris, c'était surtout le point disjoncteur qui était crucial, pas le fait d'avoir une plaque double au lieu de deux plaques unitaires ?
Je comprends mais vaut mieux attendre
Si tu veux tester que la machine fonctionne, tu la branches, tu testes et tu la mets en place par la suite toi même Oui le tuyau est détachable mais je ne sais pas dans quelle mesure
Tu devrais avoir 2 prises distinctes et non 1 plaque de 2 prises. Mais si tu as bien 2 lignes différentes, c'est le principal. Si le gars veut faire chier, c'est pas conforme mais qui ira voir la gueule de la prise derrière si au tableau tu as bien 2 disjoncteurs distincts
Azinou
Ancienne LV
Haha, sur le fond, je suis d'accord avec toi, c'est clairement plus pratique de travailler comme tu le conseilles pour avoir le truc bien fait avec des tuyaux bien nickel, mais bon, tu sais bien, vu que l'installation est comprise et connaissant ma flemmitudeJe comprends mais vaut mieux attendre
Oui le tuyau est détachable mais je ne sais pas dans quelle mesure
Tu devrais avoir 2 prises distinctes et non 1 plaque de 2 prises. Mais si tu as bien 2 lignes différentes, c'est le principal. Si le gars veut faire chier, c'est pas conforme mais qui ira voir la gueule de la prise derrière si au tableau tu as bien 2 disjoncteurs distincts
Bon, du coup, je ferais le même percement pour l'arrivée d'eau que l'évac
Pour le truc d'avoir deux plaques simples vs une plaque double, ça a été réceptionné sans souci alors qu'il était bien précisément que c'était des prises LL/SL.
HAINAUT
La région qui tire la Belgique vers le haut
Je sais pas comment on peut parler d'installation pour un appareil non encastrableHaha, sur le fond, je suis d'accord avec toi, c'est clairement plus pratique de travailler comme tu le conseilles pour avoir le truc bien fait avec des tuyaux bien nickel, mais bon, tu sais bien, vu que l'installation est comprise et connaissant ma flemmitude
Bon, du coup, je ferais le même percement pour l'arrivée d'eau que l'évac
Pour le truc d'avoir deux plaques simples vs une plaque double, ça a été réceptionné sans souci alors qu'il était bien précisément que c'était des prises LL/SL.
On pourrait dire "branchement" plutôt. Ca va te prendre 5 minutes à tout péter Haha si les réceptions se faisaient correctement, ça se saurait
Tant que t'as le papier
1er
OP
titoum
OPTC:970342646
avec une legere pente le tuyau c est encore mieux + un siphon pour eviter les remontées d'odeur...
le tuyau, tu le fini avec un coude + lèvre pour avoir une bonne étanchéitée.
idem pour ton tuyaux 3 voies => levres à chaques cotés
pour te plug sur ta vanne double service d'eau, tu dois avoir le raccord bas qui est libre. c est prevu pour.
par contre, comme l'a bien dit HAINAUT. il faut que tu mettes tes prises aux normes (1ligne dédiée).
Perso, je ferais ceci:
- deplacer les prises a 1m50 de haut pour eviter toute eclabassure en cas de fuite + facilité d'acces si besoin de débrancher
- remplacer celle-ci par des prises aqua. on est jms trop prudent.
HAINAUT
La région qui tire la Belgique vers le haut
Ah oui tiens, je sais pas pourquoi j'avais en tête qu'il allait évacuer comme un lave vaisselle (surtout que la décharge lave vaisselle a l'air utilisée). Effectivement, te faut une décharge en plus.
1er
OP
titoum
OPTC:970342646
je pense que c est pour évacuer le possible trop plein du boiler.
il a l'air d'avoir un tampon.
